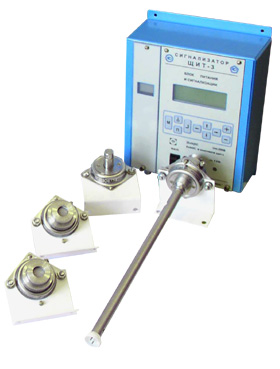

Сигнализаторы многофункциональные ЩИТ-3

ТУ У 33.2-00203016-027-2004

Область применения

Сигнализаторы применяются на различных объектах химической, нефтехимической, газовой и других отраслей промышленности, при добыче, переработке, транспортировке нефти и газа, на предприятиях связи, в коммунальном хозяйстве для раннего обнаружения опасностей, исходящих от:

• токсичных газов и паров;
• взрывоопасных газов и паров;
• недостатка (избытка) кислорода;
• затопления помещений грунтовой и канализационной водой.

Достоинства

• Сигнализатор ЩИТ-3 - это оснащенный микропроцессором прибор, созданный на основе новых научных разработок при использовании современной элементной базы.
• Произвольность конфигурации каналов измерения в сигнализаторе, гарантирующая высокую гибкость и индивидуальность применения.
• Взрывозащищенное исполнение.
• Высокая надежность.
• Поканальная аварийная сигнализация с подключением внешних устройств.
• Оснащенность интерфейсом для работы с периферийными устройствами посредством цифровой связи (RS485).
• Непрерывный автоматический контроль, не требующий пробоподготовки.
• Программное управление работой сигнализатора, защищенное от несанкционированного доступа паролем.
• Длина связи между датчиками и блоком БПС - до 1000 м.
• Дисплей на жидких кристаллах с непрерывной индикацией содержания измеряемых компонентов по каждому каналу.
• Сигнализации о выходе температуры окружающей и контролируемой среды за нормируемые пределы.

Основные технические характеристики

Наименование характеристики
Электропитание сигнализаторов осуществляется:
основное - от сети переменного тока напряжением 220+22 В, частотой (50 + 1)Гц
резервное - от внешнего источника постоянного тока напряжением 12,0+1,2
Потребляемая мощность(для четырехканального исполнения). - не более, ВА	25
Средняя наработка на отказ - не менее, ч	30000
Полный средний срок службы - не менее, лет	10



Канал измерения
СН4	от 0 до 50%НКПР	20 и 40 %НКПР	20	5
С4Н10	от 0 до 50%НКПР	20 и 40 %НКПР	20	5
Н2	от 0 до 50%НКПР	20 и 40 %НКПР	20	5
С2Н5ОН	от 0 до 50%НКПР	20 и 40 %НКПР	20	5
С6Н14	от 0 до 50%НКПР	20 и 40 %НКПР	20	5
О2	от 0 до 25%	19 из 23 %	30	30
Н2S	от 0 до 40 мг/м3	10 и 30 мг/м3	30	30
CO2	от 0 до 0,5%	0.2 и 0.4 %	90	30
CO2	от 0 до 100 мг/м3	20 и 50 мг/м3	50	30
NH3	от 0 до 125 мг/м3	20 и 60 мг/м3	50	30
NH3	от 0 до 1700 мг/м3	500 и 1500 мг/м3	50	30



Изделие	Габаритные размеры мм, не более	Масса, кг, не более
ДТХ-152-1 - ДТХ-152-4	85х85х90	0,3
ДТХ-153	85х95х90	0,35
ДЭХ-1,2,3,5,6	85х78х90	0,3
ДЭХ-4	85х85х90	0,37
ДВЭ-1	90х360х90	0,5
БПС-152	190х245х90	2,8
БПС-153	230х245х90	3,2
БПС-154	270х245х90	3,6
БПС-155	310х245х90	4
