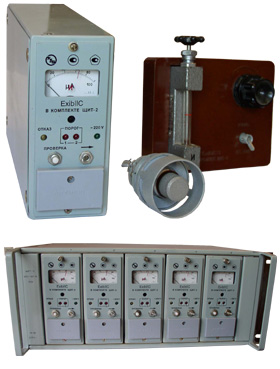

Сигнализаторы горючих газов и паров термохимические ЩИТ-2Сигнализаторы горючих газов и паров термохимические ЩИТ-2

ТУ 38 Украины 0208010-006-94 5В1.550.046 ТУ

Область применения

Для контроля загазованности производственных помещений всех отраслей промышленности, где может возникнуть утечка и распространение горючих газов, паров и их смесей:

  • на газораспределительных, газо- и бензозаправочных станциях;
  • в процессе газо- и нефтепереработки;
  • в лакокрасочном производстве;
  • на складах ГСМ;
  • на судах и плавучих сооружениях;
  • на ТЭЦ и котельнях, работающих на газовом топливе.

Достоинства

  • Контроль большого количества горючих веществ в широком диапазоне температур.
  • Наличие двух порогов срабатывания, информационной связи при аварийной ситуации.
  • Коррозионная стойкость к воздействию соляного (морского) тумана и высокая устойчивость при качке и длительных наклонах.
  • Возможность одновременного контроля в нескольких точках.
  • Повышенная вибро- и ударопрочность.
  • Взрывобезопасное исполнение.
  • Быстродействие, простота и удобство в эксплуатации.
  • Искробезопасность электрических цепей, обеспечивающая легкий и удобный монтаж, не требующий прокладки кабеля от датчика в трубах, позволяет сэкономить средства при монтаже сигнализатора.
  • Доступная цена.

Модификации сигнализаторов ЩИТ-2

модификация датчик канальность порогов срабатывания выход
ЩИТ-2-13 ДТХ-127 одноканальный 2
ЩИТ-2-14 ДТХ-128 одноканальный 2
ЩИТ-2-15 ДТХ-127 пятиканальный 2
ЩИТ-2-16 ДТХ-128 пятиканальный 2
ЩИТ-2-17* ДТХ-127 пятиканальный 2
ЩИТ-2-18* ДТХ-128 пятиканальный 2
ЩИТ-2-22** ДТХ-127 одноканальный 2 4-20 мА
ЩИТ-2-23** ДТХ-128 одноканальный 2 4-20 мА
ЩИТ-2-24** ДТХ-127 пятиканальный 2 4-20 мА
ЩИТ-2-25** ДТХ-128 пятиканальный 2 4-20 мА
*Исполнения предназначены для контроля воздуха в трюмах судов морского и речного флотов. ТУ внесены в Морской Регистр.
**По отдельному заказу потребителя могут быть поставлены ЩИТ-2 с выходным унифицированным сигналом 4-20 мА.

Технические характеристики

Наименование характеристики
Принцип действия термохимический
Диапазон измерений, % НКПР* от 0 до 50
Предел допускаемой основной абсолютной погрешности сигнализатора, % НКПР + 5
Диапазон сигнальных концентраций в рабочих условиях, % НКПР от 5 до 50
Время срабатывания, с, не более 10
Время прогрева, мин., не более 5
Продолжительность работы в автоматическом режиме без техобслуживания, суток 45
Мощность, коммутируемая по цепям внешней сигнализации:
      при напряжении переменного тока 220 В, ВА, не более 88
      при напряжении постоянного тока 30 В, ВА, не более 100
Температура контролируемой среды, °С:
      для ДТХ-127 от -45 до +50
      для ДТХ-128 и БПС от 1 до 50
Длина линии связи при сопротивлении 8 Ом, м, не более 1000
Число проводников линии связи 4
Потребляемая мощность на один канал, ВА, не более 10
Габаритные размеры, мм, не более
      датчик ДТХ-127 83 x 60 x 150
      датчик ДТХ-128 140 x 185 x 160
      блок БПС (одноканальный) 315 x 80 x 180
      блок БПС (пятиканальный) 395 x 520 x 198
Масса, кг, не более
      датчик ДТХ-127 0,4
      датчик ДТХ-128 2,3
      блок БПС (одноканальный) 4,0
      блок БПС (пятиканальный) 18,0
Средняя наработка на отказ, ч., не менее 66700
Полный средний срок службы, лет, не менее 10
*Нижний концентрационный предел распространения пламени (по метану 100% НКПР соответствует объемной доле 5%).

Контролируемый компонент - единичные горючие газы, пары горючих жидкостей и их совокупность.

Поверочный компонент - метан.

Второй порог срабатывания - регулируемый (устанавливается потребителем).

По отдельному заказу потребителя могут быть поставлены монтажные каркасы для одноблочных, 2-х, 3-х, 4-х, 6-ти, 7-ми блоков БПС (одноканальных).

Электропитание сигнализаторов осуществляется от сети переменного тока напряжением (220-33) В, частотой (50+1) Гц.
