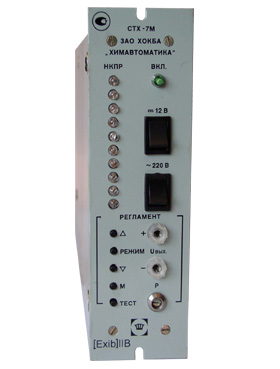

Сигнализаторы термохимические СТХ-7М

ТУ У 33.2-00203016-026-2003

Область применения

Сигнализаторы СТХ-7М применяются в технологическом оборудовании (сушильные камеры, термошкафы и пр.) лакокрасочного и других производств при температуре воздушной среды до 200 °С.

Достоинства

Работа при высоких температурах (до 200 °С).
Высокая надежность, выдерживает перегрузки по концентрации.
Высокая степень механической прочности.
Наличие индикации изменения концентрации до 100 % НКПР (светодиодная линейка).
Высокая надежность, обеспечиваемая применением современной микропроцессорной техники.
Быстродействие, простота и удобство в эксплуатации.

Технические характеристики

Наименование характеристики
Пределы допускаемой основной абсолютной погрешности, % НКПР	+ 7,5
Диапазон измерений, % НКПР	от 0 до 50
Время срабатывания сигнализации, не более, с	15
Время прогрева, не более, мин	3
Время работы в автоматическом режиме без обслуживания, не менее, ч	240
Мощность, потребляемая сигнализаторами, должна быть не более:
в режиме тревоги, ВА	10
в дежурном режиме, ВА	6
Ток, потребляемый сигнализаторами от внешнего источника резервного питания, должен быть не более:
в режиме тревоги, мА	300
дежурном режиме, мА	250
Средняя наработка на отказ, не менее, ч	30 000
Полный средний срок службы, не менее, лет	10
Габаритные размеры, не более:
БПС-117, мм	65 х 200 х 320
ДТХ-117-1, мм	65 х 170
ДТХ-117-2, мм	65 х 285
Масса, не более:
БПС-117, кг	2,5
ДТХ-117-1, кг	0,8
ДТХ-117-2, кг	1,1
Мощность коммутируемых внешних цепей, не более, ВА	100
Выходной унифицированный сигнал, мА	4 - 20
Температура контролируемой среды, °С	от 15 до 200
Электропитание сигнализаторов осуществляется :
основное - от сети переменного тока напряжением 220+22 В, частотой (50 + 1)Гц
резервное - от внешнего источника постоянного тока напряжением 12,0+1,2 В
