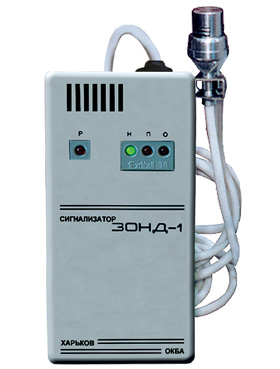

Cигнализаторы полупроводниковые ЗОНД-1

ТУ У 00203016.003-96 5В2.840.394 ТУ

Область применения

В любой отрасли промышленности и коммунального хозяйства, где существует опасность утечки и накопления токсичных газов и паров:

• в канализационных колодцах, приямках, туннелях, коллекторах инженерных сетей;

• в опорожненных емкостях из-под горючего;

• в котельнях (для проверки герметичности оборудования);

• на газопроводах.

Достоинства

• Взрывозащищённое исполнение. Маркировка взрывозащиты - "1ЕхdibsIIВT4".

• Диффузионный отбор пробы.

• Наличие звукового сигнала, изменяющегося в зависимости от уровня загазованности, и высокая чувствительность, позволяющие обнаружить и локализовать место утечки газа (течеискатель).

• Световая и звуковая сигнализация о разряде источника питания.

• Быстрый прогрев, малая инерционность.

• Возможность измерения концентрации в труднодоступных местах с помощью выносного датчика.

• Простое управление, облегчающее эксплуатацию прибора.

• Минимальное техническое обслуживание.

 Технические характеристики

Наименование характеристики
Пределы допускаемой основной приведенной погрешности, %	+25
Время выдачи сигнала, с, не более	30
Габаритные размеры, мм, не более:
сигнализаторов с встроенным блоком ЧЭ	95х215х45
сигнализаторов с выносным датчиком	115х230х45
Масса, кг, не более:
сигнализаторов с встроенным блоком ЧЭ	0,7
сигнализаторов с выносным датчиком	0,85
Длина кабеля выносного датчика, м	2
Средняя наработка на отказ, ч, не менее	50 000
Полный средний срок службы, лет, не менее	10

Сигнализаторы ЗОНД-1 имеют различные модификации в зависимости от конструктивного исполнения, контролируемых компонентов и комплектности.

Модификации сигнализаторов ЗОНД-1

Исполнения	Контролируемый компонент	Тип источника питания	Конструктивное исполнение
Зонд-1-21	Окись углерода 20 мг/м3	Элементы А-343	С встроенным блоком ЧЭ
Зонд-1-22		Аккумуляторы	С встроенным блоком ЧЭ
Зонд-1-24		Элементы А-343	С выностным датчиком
Зонд-1-25		Аккумуляторы	С выностным датчиком
Зонд-1-31	Сероводород 10 мг/м3	Элементы А-343	С встроенным блоком ЧЭ
Зонд-1-32		Аккумуляторы	С встроенным блоком ЧЭ
Зонд-1-34		Элементы А-343	С выностным датчиком
Зонд-1-35		Аккумуляторы	С выностным датчиком
Зонд-1-41	Метан 300 мг/м3	Элементы А-343	С встроенным блоком ЧЭ
Зонд-1-42		Аккумуляторы	С встроенным блоком ЧЭ
Зонд-1-44		Элементы А-343	С выностным датчиком
Зонд-1-45		Аккумуляторы	С выностным датчиком
Зонд-1-51	Совокупность метана (300мг/м3) окиси углерода (50мг/м3) и сероводорода (5 мг/м3)	Элементы А-343	С встроенным блоком ЧЭ
Зонд-1-52		Аккумуляторы	С встроенным блоком ЧЭ
Зонд-1-54		Элементы А-343	С выностным датчиком
Зонд-1-55		Аккумуляторы	С выностным датчиком
Зонд-1-61	Пропан 300 мг/м3	Элементы А-343	С встроенным блоком ЧЭ
Зонд-1-62		Аккумуляторы	С встроенным блоком ЧЭ
Зонд-1-64		Элементы А-343	С выностным датчиком
Зонд-1-65		Аккумуляторы	С выностным датчиком



По заказу потребителя изготовитель выполняет работы по расширению области применения сигнализаторов ЗОНД-1 для контроля других веществ.
