ДСПШ-20 - измеритель воздушного
потока
 Предназначен
для непрерывных автоматических измерений скорости воздушного потока в атмосфере
угольных шахт опасных по газу и пыли, в составе комплексов контроля рудничной
атмосферы, например, в составе АКМР-М.
Основные технические характеристики
|
Характеристики |
Значения |
Примечание |
|
Диапазон измерения скорости воздушного потока, м/с |
0,1 - 20 |
|
|
Допускаемая абсолютная погрешность, м/с |
± (0,02 +0,02хV) |
V
– скорость воздушного потока. |
|
Время прогрева, мин |
10 |
|
|
Температура окружающей среды, ° С |
от 0 до 40 |
|
|
Максимальная температура нагрева оболочки, внутренних элементов и
соединений, ° С |
150 |
|
|
Выходной токовый сигнал, мА |
(1 – 5) |
|
|
Потребляемая мощность, Вт, не более |
1,0 |
|
|
Габаритные размеры, мм:
БП
ИП (со штангой для крепления) |
322х182х110
444х328х120 |
|
|
Масса, кг:
БП
ИП (со штангой для крепления) |
5
4 |
|

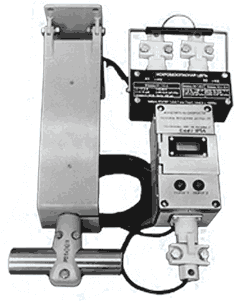

Измеритель состоит из блока питания
и обработки (БПО) и выносного измерительного преобразователя (ИП), со штангой
для крепления ИП.
Измеритель является Ех-компанентом
и имеет маркировку взрывозащиты:
БПО "Ex[ia]I U";
ИП "Ex[ia]I U".
В составе комплекса АКМР-М,
относится к рудничному особо взрывозащищенному оборудованию (РО) с видом
взрывозащиты "искробезопасная электрическая цепь" уровня "ia" и имеет маркировку
взрывозациты:
БПО "РО Ex[ia]I в комплекте АКМР-М";
ИП "Ex[ia]I в комплекте АКМР-М".
Прибор имеет три режима измерения:
измерение мгновенной скорости
воздушного потока;
измерение средней скорости
воздушного потока за заданный интервал времени (интервал времени до 99 с
задается с клавиатуры управления);
измерение расхода воздуха в сечении
выработки с учетом расположения ИП в сечении выработки (режим задается с
клавиатуры управления БПО).
|
