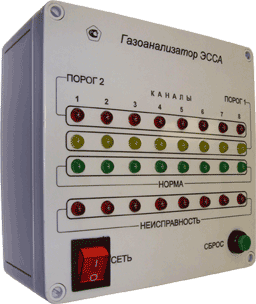

Стационарные газоанализаторы ЭССА-NO/N исполнение БС/(Н)/(Р)

Номер в Госреестре 17424-03 Разрешение Госгортехнадзора на применение № РРС 04-9212 Стационарные газоанализаторы ЭССА-NO/N исполнение БС/(Н)/(Р)

Назначение

Газоанализаторы предназначены для измерения содержания оксида азота (NO) в воздухе рабочей зоны, сигнализации о превышении двух заданных уровней концентрации  (ПОРОГ 1, ПОРОГ 2) и управления внешними устройствами.

Устройство

Газоанализаторы состоят из измерительных преобразователей (ИП), устанавливаемых в контролируемой зоне, и блока сигнализации (БС), который обеспечивает электрическое питание ИП, световую сигнализацию и выдачу управляющих  релейных сигналов на вторичные исполнительные устройства. ИП  соединяется с БС двужильным экранированным кабелем, образуя измерительный канал. Общее число ИП (N), соединяемых с БС,  от 1 до 16. В исполнении Р предусмотрена регистрация превышения пороговых значений и передача данных внешним устройствам по интерфейсу RS – 232. В состав исполнения Н входят  блоки  реле (БР), формирующие релейные сигналы для каждого измерительного канала. Один БР обеспечивает работу от 1 до 4 измерительных каналов.

Функции

  • измерение массовой концентрации оксида азота (NO) с помощью электрохимического сенсора (Alphasense), установленного в ИП;

  • отдельная для каждого измерительного канала световая сигнализация превышения измеряемой концентрацией значений, заданных как пороги сигнализации;

  • формирование общих для всех каналов управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации;

  • формирование независимых для каждого измерительного канала управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации, для газоанализаторов исполнения Н;

  •  отдельная для каждого измерительного канала световая сигнализация неисправности измерительного канала (обрыв или замыкание измерительного кабеля, неисправность ИП);

  • индикация текущих значений массовой концентрации оксида азота;

  • регистрация по каждому измерительному каналу фактов превышения измеряемой концентрацией любого из порогов и передача данных внешним устройствам по интерфейсу RS – 232 для газоанализаторов исполнения Р.

Межповерочный интервал

Межповерочный интервал газоанализатора составляет 12 месяцев.

Гарантийный срок

Гарантийный срок, установленный на газоанализатор, составляет 18 месяцев с момента поставки.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Принцип измерения Электрохимический
Диапазон измерения, мг/м3 0 - 30
Основная погрешность измерения, % 0 – 3 мг/м3, приведенная 15
3 – 30 мг/м3, относительная 15
Число порогов сигнализации 2
Пороги сигнализации, мг/м3 3; 10
Число ИП (N) от 1 до 16
Сигнализация световая, релейные сигналы
Срок службы сенсора, месяцев 12
Максимальное расстояние (м) между БС и ИП при сечении жил кабеля* 0,50 мм2 1200
0,35 мм2 870
0,20 мм2 520
0,12 мм2 300
Рабочие условия эксплуатации ИП: - температура, °С  от минус 35 до 45
- относительная  влажность, % от 10 до 95

* кабель поставляется по отдельному заказу
