Стационарные газоанализаторы ЭССА-СН4/N исполнение БС/(Н)/(Р)

Номер в Госреестре 17424-03  Разрешение Госгортехнадзора на применение № РРС 04-9212

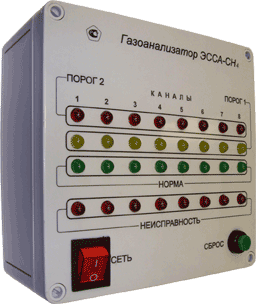

 Стационарные газоанализаторы ЭССА-СН4/N исполнение БС/(Н)/(Р)

Назначение

Газоанализаторы предназначены для измерения содержания метана (СН4) в воздухе рабочей зоны, сигнализации о превышении двух заданных уровней концентрации  (ПОРОГ 1, ПОРОГ 2) и управления внешними устройствами.

Устройство

Газоанализаторы состоят из измерительных преобразователей (ИП), устанавливаемых в контролируемой зоне, и блока сигнализации (БС), который обеспечивает электрическое питание ИП, индикацию измеряемой концентрации, световую сигнализацию и выдачу управляющих  релейных сигналов на вторичные исполнительные устройства. ИП  соединяется с БС трехжильным экранированным кабелем, образуя измерительный канал. Общее число ИП (N), соединяемых с БС,  от 1 до 16. В исполнении Р предусмотрена регистрация превышения пороговых значений и передача данных внешним устройствам по интерфейсу RS – 232. В состав исполнения Н входят блоки  реле (БР), формирующие релейные сигналы для каждого измерительного канала. Один БР обеспечивает работу от 1 до 4 измерительных каналов.

Функции

  • измерение объемной концентрации метана (СН4) с помощью термокаталитического сенсора, установленного в ИП;

  • отдельная для каждого измерительного канала световая сигнализация превышения измеряемой концентрацией значений, заданных как пороги сигнализации;

  • формирование общих для всех каналов управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации;

  • формирование независимых для каждого измерительного канала управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации, для газоанализаторов исполнения Н;

  •  отдельная для каждого измерительного канала световая сигнализация неисправности измерительного канала (обрыв или замыкание измерительного кабеля, неисправность ИП);

  • индикация текущих значений массовой концентрации хлора;

  • регистрация по каждому измерительному каналу фактов превышения измеряемой концентрацией любого из порогов и передача данных внешним устройствам по интерфейсу RS – 232 для газоанализаторов исполнения Р.

Межповерочный интервал

Межповерочный интервал газоанализатора составляет 12 месяцев.

Гарантийный срок

Гарантийный срок, установленный на газоанализатор, составляет 18 месяцев с момента поставки.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Принцип измерения Термокаталитический
Диапазон измерения,  % об   0 – 2,5
Основная приведенная погрешность измерения,  % 10
Число каналов От 1 до 8
Число порогов срабатывания сигнализации
Пороги сигнализации, % об 0,5; 1,0
Число ИП (N) От 1 до 16
Сигнализация Световая, релейные сигналы
Срок службы сенсора, месяцев 12
Максимальное расстояние (м) между БС и ИП при сечении жил кабеля 0,50 мм2 310 м
0,35 мм2 220 м
0,20 мм2 130 м
0,12 мм2 75 м
Рабочие условия эксплуатации: температура, C От 5 до 45
относительная влажность, % От 30 до 90
