ОПТИМА-3 - газоанализатор
измерения концентрации кислорода и окиси углерода в отходящих газах
Газоанализатор
"Оптима-3" предназначен для измерения объемной доли кислорода (О2), объемной
доли оксида углерода (СО) и сигнализации о увеличении или уменьшении объемной
доли кислорода и увеличении объемной доли оксида углерода относительно
установленных значений (порогов).
Область
применения: Топливосжигающие установки, работающие на газовом топливе.
Газоанализатор используется с целью достижения оптимального соотношения
топливо-воздух, а также для сигнализации о появлении признаков неполного
сгорания топлива при любом содержании кислорода.
Тип прибора -
стационарный.
Режим работы -
непрерывный.
Принцип работы -
электрохимический на О2 (твердый электролит, циркониевый датчик) и
термокаталитический на СО.
Способ забора
пробы - принудительный.

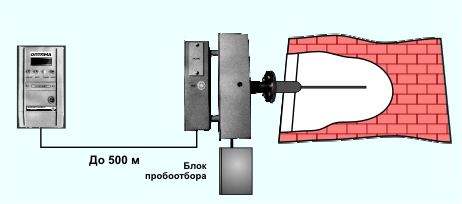

Конструктивно
газоанализатор состоит из блока сигнализации (БС) и устройства отбора пробы (УОП).
Связь между БС и УОП осуществляется по трех проводной кабельной линии. Длина
соединительного кабеля - не более 500 м.
Основные технические
характеристики газоанализатора
|
Характеристики |
Значение |
Примечание |
|
Диапазоны измерений Кислород О2
Оксид углерода СО |
0,3 – 21 %об.
0 – 1000 млн-1 |
Цена ед. мл. разряда 0,01 % об.
1 млн-1 |
|
Диапазоны показаний Кислород О2
Оксид углерода СО |
0,3 – 23 %об.
0 – 2000 млн-1 |
|
|
Диапазон установки пороговых значений срабатывания сигнализации:
МАЛО (порог 1) по кислороду, % об.
МНОГО (порог 2) по кислороду, %об.
НЕДОЖОГ (порог 3) по оксиду углерода, млн-1 |
от 0,3 до 15
от 0,3 до 21
от 0 до 1000 |
задает пользователь с дискретностью: 0,1% об.
-
10 млн-1 |
|
Время срабатывания сигнализации, с, не более По
кислороду
По оксиду углерода |
15
30 |
|
|
Температура окружающей среды, ° С для БС
для УОП |
+5 - +50
-35 - +70 |
|
|
Канал связи для подключения внешних устройств |
RS232 |
Протокол MODBUS-RTU |
|
Унифицированный токовые сигналы, мА |
0 – 5 и 4 – 20 |
По каналу измерения кислорода |
|
Параметры анализируемой газовой среды температура, ° С
влага, не более г/м3
пыль, не более г/м3
избыточное давление, не более мм. вод. ст
разрежение, не более мм. вод. ст |
от 100 до 1200
240
5
200
200 |
|
|
Длина погружной части пробозаборного зонда, мм |
300, 500, 750, 1000,
1500, 2000
650, 800, 1200 |
Темп. газ. смеси
До 100 - 1050, ° С
До 100 - 1200, ° С |
|
Габаритные размеры, мм Блок БС
Блок УОП |
250х145х70
465х370х215 |
Масса, кг
2,5
25 |
|
Напряжение питания, В |
220 |
|
|
Потребляемая мощность, ВА |
450 |
|
Степень защиты от
доступа к опасным частям, от попадания внутрь внешних твердых предметов и от
проникновения воды:
- БС - IP20
- УОП - IP54.
Конструкция
газоанализатора обеспечивает герметичность и отсутствие конденсата в
пневматической линии от места забора пробы в УОП до места сброса пробы.
Достоинства газоанализатора:
наличие “сухих”
контактов реле для подключения внешних устройств и управления ими, сигнализации
при достижении пороговых значений
наличие
унифицированных токовых выходов позволяющих включать прибор в системы котельной
автоматики и протоколировать полученную информацию на регистрирующем приборе
высокая
стабильность показаний
простота монтажа
возврат
анализируемого газа в дымоход
встроенный фильтр
агрессивных газов
наличие цифрового
выхода для подключения ПЭВМ
широкий
температурный диапазон, возможность использования на открытых площадках
удобная и
наглядная цифровая индикация
световая и
звуковая сигнализация, оповещающая оператора о нарушении режима горения
алгоритм работы,
понятный даже неподготовленному персоналу
незначительные
эксплуатационные затраты
Комплект поставки:
Газоанализатор
ОПТИМА-3, комплект ЗИП, эксплуатационная документация.
По отдельному
заказу возможна поставка: баллоны с ГСО-ПГС, вентиль точной регулировки
ИБЯЛ.306249.011, индикатор расхода ИБЯЛ.418622.001, трубка ПВХ 4х1,5
ТУБ-01-1196-79, датчик О2 ИБЯЛ.413425.005, датчик СО ИБЯЛ.413425.008, переходник
ИБЯЛ.715543. 004, кольцо ИБЯЛ.741314.258, прокладка ИБЯЛ.741314.259, прокладка
ИБЯЛ.741314.263, шайба ИБЯЛ.741314.257, программное обеспечение ИБЯЛ.431214.188,
кабель связи SCF-13.
Внимание! Для
обеспечения принудительной подачи пробы по отдельному заказу поставляется:
блок пробоотбора
с воздушным инжектором (ИБЯЛ.418311.049-01);
блок пробоотборас
водяным инжектором (ИБЯЛ.418311.049);
блок пробоотборас
побудителем расхода (ИБЯЛ.418311.023-10), работает от 220В.
|
