Газоанализатор ДИСК-ТК

Газоанализатор ДИСК-ТК    • Сертификат утверждения типа средств измерений:
      Украины UA-M1/3p-359-2002
      России Ru.C.31.001.A №9510
   • Разрешение Госгортехнадзора №РРС 03-4160.

Назначение

Газоанализатор ДИСК-ТК предназначен для измерения концентрации водорода, диоксида серы, диоксида углерода, аргона, метана, аммиака, гелия и в отдельных случаях - других газов в технологических газовых смесях промышленных установок и выдачи сигнала о достижении концентрации определяемого компонента установленных пороговых значений.

• Принцип действия	- термокондуктометрический.
• Способ забора пробы	- принудительный.
• Исполнение	- моноблочное для щитового монтажа, обыкновенное по ГОСТ 12997-84.
• Использование	- взрывобезопасные зоны помещений.

Основные технические характеристики

Диапазон измерений в зависимости от исполнения	см. Раздел "Исполнение газоанализатора ДИСК-ТК"
Основная приведенная погрешность	см. Раздел "Исполнение газоанализатора ДИСК-ТК"
Выходной сигнал	• аналоговый: (устанавливает потребитель); • цифровой: (0-5) мА или (4-20) мА, цифровой дисплей
Время установления выходногосигнала на уровне 0,9	15 c
Сигнализация	• количество порогов сигнализации: 2; • установка порогов включения сигнализации: (5-100)% диапазона измерений; • "cухие" переключающие контакты: ~220 В, 0,3 А или =220 В, 0,1 А
Параметры анализируемой газовой смеси	• температура: от +5 до +50°С; • абсолютная влажность: до 5 г/м3; • избыточное давление: до 4 кгс/см2; • объемный расход: (15±10) л/ч
Условия эксплуатации	• температура: от +5 до +50°С; • относительная влажность: до 80% при +35°С и более низких температурах без конденсации влаги; • атмосферное давление: от 84 до 106,7 кПа; • синусоидальная вибрация: от 10 до 55 Гц,амплитуда смещения 0,35 мм
Время прогрева	75 мин
Напряжение и частота питания	(~220 +22/-33) В, (50±1) Гц
Потребляемая мощность	15 ВA
Габаритные размеры	(375 х 225 х 115) мм
Масса	8,5 кг

Исполнения газоанализатора ДИСК-ТК

Анализируемый газ и диапазон измерения	Пределы допускаемой основной приведенной погрешности, %
гелий в азоте, 0 - 20 %	4
гелий в азоте, 0 - 40 %	4
гелий в азоте, 60 - 100 %	4
гелий в азоте, 80 - 100 %	4
аргон в азоте, 0 - 20 %	4
аргон в азоте, 0 - 40 %	4
аргон в азоте, 60 - 100 %	4
аргон в водороде, 97 - 100 %	10
аргон в воздухе, 0 - 20 %	4
аргон в воздухе, 0 - 40 %	4
аргон в воздухе, 60 - 100 %	4
аргон в кислороде, 0 - 20 %	4
аргон в кислороде, 0 - 40 %	4
аргон в кислороде, 60 - 100 %	4
водород в азоте, 0 - 1 %	10
водород в азоте, 0 - 2 %	8
водород в азоте, 0 - 3 %	6
водород в азоте, 0 - 5 %	4
водород в азоте, 0 - 10 %	4
водород в азоте, 0 - 20 %	4
водород в азоте, 0 - 40 %	4
водород в азоте, 0 - 60 %	4
водород в азоте, 0 - 80 %	4
водород в азоте, 0 - 100 %	4
водород в азоте, 30 - 90 %	4
водород в азоте, 50 - 80 %	4
водород в азоте, 40 - 70 %	4
водород в азоте, 50 - 100 %	4
водород в азоте, 60 - 80 %	4
водород в азоте, 60 - 100 %	4
водород в азоте, 80 - 100 %	4
водород в азоте, 90 - 100 %	4
водород в азоте, 95 - 100 %	4
водород в азоте, 99 - 100 %	10
водород в воздухе, 0 - 1 %	10
водород в воздухе, 0 - 2 %	8
водород в диоксиде углерода, 0 - 1 %	10
водород в диоксиде углерода, 0 - 2 %	8
водород в диоксиде углерода, 0 - 3 %	6
водород в диоксиде углерода, 0 - 5 %	4
водород в диоксиде углерода, 0 - 10 %	4
водород в диоксиде углерода, 0 - 20 %	4
водород в диоксиде углерода, 0 - 40 %	4
водород в диоксиде углерода, 0 - 60 %	4
водород в диоксиде углерода, 0 - 80 %	4
водород в диоксиде углерода, 0 - 100 %	4
водород в диоксиде углерода, 50 - 100 %	4
водород в диоксиде углерода, 60 - 100 %	4
водород в диоксиде углерода, 80 - 100 %	4
водород в диоксиде углерода, 90 - 100 %	4
водород в диоксиде углерода, 95 - 100 %	4
водород в аргоне, 0 - 5 %	4
водород в пропилене, 0 - 5 %	4
водород в метане, 0 - 5 %	6
гелий в воздухе, 0 - 5 %	6
гелий в воздухе, 0 - 10 %	4
гелий в воздухе, 90 - 100 %	4
гелий в воздухе, 95 - 100 %	6
диоксид серы в азоте, 0 - 10 %	4
диоксид серы в азоте, 0 - 20 %	4
диоксид серы в воздухе, 0 - 10 %	4
диоксид серы в воздухе, 0 - 20 %	4
диоксид углерода в азоте, 0 - 10 %	10
диоксид углерода в азоте, 0 - 20 %	5
диоксид углерода в азоте, 0 - 30 %	5
диоксид углерода в азоте, 0 - 40 %	4
диоксид углерода в азоте, 0 - 60 %	4
диоксид углерода в азоте, 50 - 100 %	4
диоксид углерода в азоте, 80 - 100 %	5
диоксид углерода в азоте, 90 - 100 %	10
метан в азоте, 0 - 100 %	4

Дополнительная информация

Газоанализатор представляет собой одноканальный автоматический прибор непрерывного действия.
Газоанализатор выдает сигнал о достижении концентрации определяемого компонента установленных пороговых значений.
Конструктивно газоанализатор выполнен в виде одноблочного стационарного прибора для щитового монтажа обыкновенного исполнения.
В газоанализаторе применен микроконтроллер и цифро-буквенный шестнадцатиместный жидкокристаллический дисплей с подсветкой. Управление газоанализатором осуществляется четырьмя кнопками с помощью меню.
Применение микроконтроллера и высококачественных элементов обеспечивает:
- точность и стабильность измерений;
- удобную настройку и проверку газоанализатора;
- простую, точную и независимую установку порогов сигнализации;
- установку выходного тока потребителем;
- сохранение настроек и установок при отключении питания;
- контроль и сигнализацию неисправности;
- учёт времени наработки.

Цифро-буквенный шестнадцатиместный жидкокристаллический дисплей обеспечивает наглядное представление результатов измерения, настройки, проверки и сигнализации.
Газоанализатор имеет гальваноразвязанный выходной токовый сигнал.
Газоанализатор имеет 63 исполнения в зависимости от диапазона измерений, контролируемого компонента и состава газовой смеси.
Предприятие выпускает полный набор пневмоэлементов для обеспечения системы пробоподготовки к газоанализатору.
В состав систем пробоподготовки входят:
- переключатель газовый клапанный ПГК-4;
- побудитель расхода ПМЭ-5-2006;
- фильтр контрольный ФК-5 или ФПЦ1-4-2;
- вентиль ВТ-5;
- фильтр на газозаборную линию;
- стабилизатор давления газа СДГ-1;
- сопротивление постоянное пневматическое ДП-301;
- фильтр селикагелевый;
- ротаметр с игольчатым вентилем на высокое давление.

Отдельные элементы системы пробоподготовки могут быть приобретены отдельно.
Установочные размеры газоанализатора приведены на рисунках 1 и 2.

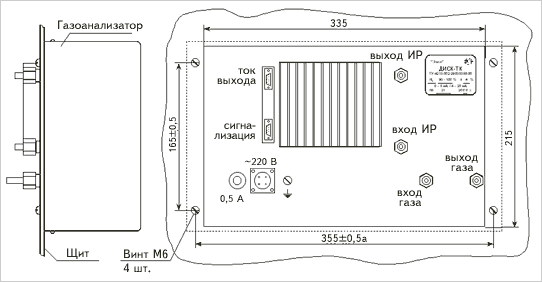

Рисунок 1 - Монтаж газоанализатора на месте установки (щитовой)

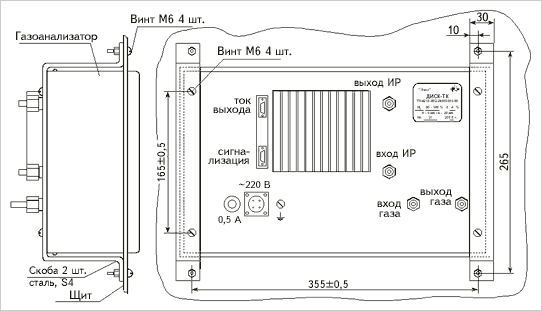

Рисунок 2 - Монтаж газоанализатора на месте установки (утопленный)
