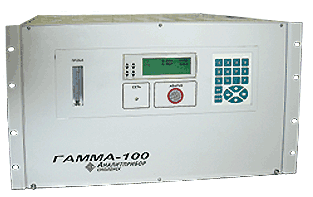

ГАММА-100 - многофункциональный
газоанализатор многокомпонентных смесей
Газоанализатор предназначен для непрерывного автоматического измерения от 1-го
до 3-х компонентов из следующего набора газов СО, СО2, SО2, H2, N2, CН4, NO, О2
при контроле различных технологических процессов.
Газоанализатор ГАММА-100 изготавливается, как в трех-, двухкомпонентном, так и в
однокомпонентном варианте и используется в составе автоматизированных систем
управления технологическими процессами в черной , цветной металлургии, цементной
и стекольной промышленности, предприятиях производства кирпича и керамики, в
химической и нефтехимической промышленности, ТЭЦ, ГРЭС, котельных и т.д.
Тип газоанализатора - стационарный.
Способ забора пробы - принудительный.
Принцип работы - оптико-абсорбционный;
-
термомагнитный.
Достоинства газоанализатора
ГАММА-100:
возможность
одновременного измерения газоанализатором до 3-х компонентов
единое
максимально допустимое влагосодержание и расход пробы для всех типов датчиков,
что позволяет упростить систему пробоподготовки
введение термо- и
влагокомпенсации, что значительно повышает стабильность показаний
увеличение
межкалибровочного интервала для термокондуктометрического и инфракрасного
датчика до 30 суток
для
термомагнитного до 6 месяцев (для ряда шкал)
учет взаимных
влияний измеряемых компонентов (для многоканальных приборов)
возможность
использования дополнительной оболочки со степенью защиты IР54 и подогревом
цифровая
обработка сигнала
удобное меню
пользователя
самодиагностика с
выдачей результатов на дисплей
два
программируемых порога (на превышение или понижение)
мощные пороговые
реле 250 В, 2,5 А
наличие звуковой
сигнализации
цифровые выходы
RS 232 и RS 485
Газы и диапазоны их измерений
|
Измеряемый компонент |
Единица физической
величины |
Диапазоны измерений |
Принцип измерения |
Состав анализируемой
среды |
|
Оксид углерода СО |
об. доля, млн-1 |
0-200 0-500 0-1000 0 - 2000 |
оптико-акустичиский |
|
|
Оксид углерода СО |
об. доля, % |
0-0,5 0-1,0 0-2,0 0-5,0 0-10 0-20 0-30 0-50
0-70 0-100 |
оптико-акустичиский |
|
|
Оксид углерода СО |
г/м' |
0-15 |
оптико-акустичиский |
|
|
Диоксид углерода СО2 |
об. доля, млн-1 |
0-100 0-200 0-500 0-1000 0 - 2000 |
оптико-акустичиский |
|
|
Диоксид углерода СО2 |
об. доля, % |
0-0,5 0-1,0 0-2,0 0-5,0 0-10 0-20 0-30 0-50
0-70 0-100 |
оптико-акустичиский |
|
|
Диоксид углерода СО2 |
об. доля, % |
0-30 0-50 40-100 90-100 |
термокондуктометрическии |
Диоксид углерода - азот |
|
Метан СН4 |
об. доля, млн-1 |
0-500 0-1000 0 - 2000 |
оптико-акустичиский |
|
|
Метан СН4 |
об. доля, % |
0-0,5 0-1,0 0-2,0 0-5,0 0-10 0-20 0-30 0-50
0-70 0-100 |
оптико-акустичиский |
|
|
Диоксид серы
SO2 |
г/м3 |
0-2 0-5 0-10 0-20 0-60 |
оптико-акустичиский |
|
|
Азот N2 |
об. доля, % |
0-20 80-100 0-40 0-60 60-100 |
термокондуктометрическии |
азот - гелий |
|
Водород Н2 |
об. доля, % |
0-0,5 0-1 |
термокондуктометрическии |
Водород -диоксид углерода (10%) -кислород
(2%) -азот остальное |
|
Оксид азота NO |
г/м3 |
0-1 0-2 |
оптико-акустичиский |
|
|
Водород Н2 |
об. доля, % |
0-1 0-2 0-3 0-5 0-10 0-20 0-30 0-40 0-50
0-60 0-80 0-100 50-100 60-100 80-100 90-100 95-100 |
термокондуктометрический |
Водород - азот |
|
Водород Н2 |
об. доля, % |
0-1 0-2 0-3 90-100 |
термокондуктометрический |
Водород - воздух |
|
Водород Н2 |
об. доля, % |
0-1 0-2 0-3 |
термокондуктометрический |
Водород - кислород |
|
Водород Н2 |
об. доля, % |
50-100 70-100 |
термокондуктометрический |
Водород - метан |
|
Кислород О2 |
об. доля, % |
0-1 0-2 |
термокондуктометрический |
Кислород - гелий |
|
Кислород О2 |
об. доля, % |
0-1 0-2 0-3 |
термокондуктометрический |
Кислород - водород |
|
Кислород О2 |
об. доля, % |
0-1 0-2 0-5 0-10 0-21 0-30 0-50 0-80 0-100
15-30 50-80 80-100 90-100 95-100 98-100 |
термомагнитный |
Кислород - азот (воздух) |
|
Кислород О2 |
об. доля, % |
0-1 0-2 0-5 0-100 80-100 90-100 98-100 |
термомагнитный |
Кислород - аргон |
|
Кислород О2 |
об. доля, % |
0-1 0-2 0-5 0-10 0-21 0-30 0-50 |
термомагнитный |
Кислород - дымовой газ |
Примечание: Диапазон давления анализируемой среды для измерительного
канала водород - азот с термокондуктометрическим принципом измерений с
диапазонами измерения объемной доли водорода {80-100)%, {90-100)%, (95-100)%
может быть {84-106,7) кПа или (180-220) кПа.
|
