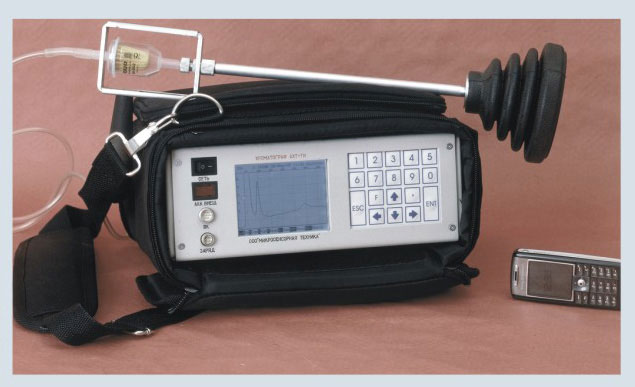

Портативный универсальный течеискатель-хроматограф (АХТ-ТИ - универсальный)

Совмещает в себе функции газоанализатора и портативного хроматографа. Не требует для своей работы баллона с газом носителем, внешнего компьютера или сетевого питания. Работает в полевых условиях от встроенного аккумулятора до 10 часов без подзарядки при температуре от -20 до +50 оС. Позволяет провести обработку хроматограмм на встроенной микро-ЭВМ либо и на внешнем компьютере ("ноутбук"). Хранит в своей памяти до 100 хроматограмм и результатов анализа. Имеет возможность выгрузки хроматограмм и результатов анализа на внешний компьютер.

В режиме газоанализатора: определяет наличие горючих компонентов в воздухе индицирует на дисплее процентное содержание суммы углеводородов в воздухе.
В режиме хроматографа: определяет покомпонентный состав обнаруженных углеводородов в воздухе отображает хроматограмму и результаты анализа на дисплее позволяет сравнивать полученную хроматограмму с "хроматографическим портретом" транспортируемого по магистрали газа позволяет определить: появились ли обнаруженные примеси в результате утечки из магистрали или это продукты брожения, гниения, "отработка".

Техническое описание АХТ-ТИ

Прибор полностью автономный и не требует для своей работы баллона с газом-носителем. В качестве газа-носителя используется окружающий воздух, который нагнетается встроенным микрокомпрессором. Отбираемая с помощью щупа проба через камеру с полупроводниковым датчиком, дозирующую петлю крана-дозатора хроматографа засасывается встроенным электрическим микро насосом и сбрасывается в атмосферу. На дисплее индицируется процентное содержание суммы углеводородов в воздухе. В случае обнаружения в отобранной пробе горючих компонентов оператор может перейти в хроматографический режим для определения компонентного состава обнаруженного газа. Для этого кран-дозатор из положения ОТБОР переводится в положение АНАЛИЗ. Разделенные колонкой компоненты поступают в термокаталитический детектор, обладающий высокой чувствительностью к горючим газам. На дисплее отображается хроматограмма. По окончании анализа встроенная в прибор одноплатная микро-ЭВМ автоматически обсчитает хроматограмму и на дисплее высветится результат анализа: обнаруженные компоненты с обозначением их наименования и концентрации в процентах объемных. Прибор способен хранить в своей памяти до 100 хроматограмм и результатов анализа. Также может работать с внешним компьютером, например NOTEBOOK. Разделение примесей горючих газов в воздухе на компоненты позволяют однозначно определить: являются ли эти примеси результатом утечки из магистрали или обнаруженный газ является продуктом брожения, болотным метаном или др. Испарения накопившихся в колодцах жидких углеводородов вызывают ложные срабатывания обычных сигнализаторов утечек. Хроматограф таких срабатываний не производит. В памяти микро-ЭВМ хранится "хроматографический портрет" транспортируемого по магистрали газа, по которому можно сравнить полученную хроматограмму утечки и определить природу газа - обнаруженный газ появился в результате утечки из магистрали или нет.

Технические характеристики АХТ-ТИ
