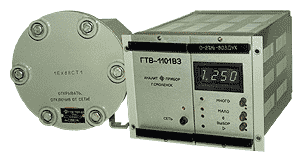

ГТВ-1101ВЗ - стационарный
взрывозащищенный газоанализатор водорода
Предназначен для
непрерывного автоматического измерения объемной доли водорода в углеводородах, в
кислороде, в азоте, в воздухе, а так же кислорода в водороде.
Область
применения: нефтеперерабатывающие заводы, электролизные установки, контроль
утечек водорода в охлаждающей системе турбогенераторов и других технологических
установках.
Тип
газоанализатора - стационарный
Способ забора
пробы - диффузионный или принудительный
Принцип работы –
термокондуктметрический
Основные технические
характеристики
|
Характеристики |
Значения |
Примечание |
|
Диапазоны измерений, % об.:
Н2 в азоте |
0-1; 0-3*; 60-100*
0-2 |
Осн. привед. погрешность, %: ±
5
± 4 |
|
Н2 в воздухе |
0-1
0-2; 0-3 |
± 10
± 4 |
|
Н2 в кислороде |
0-1; 0-2; 0-3 |
± 5 |
|
Н2 в углеводородах |
50-100*; 70-100* |
± 5 |
|
О2 в водороде |
0-1; 0-2; 0-3 |
± 5 |
|
Время прогрева, мин, не более |
180 |
|
|
Установление показаний, с, не более |
180 |
|
|
Наличие 2 порогов сигнализации
в
пределах диапазона измерений, % |
5-90 |
устанавливаются по согласованию с потребителем |
|
Выходные параметры: унифицир. выходной сигнал, мА
“сухие” контакты реле |
0-5 или 4-20
одна группа |
нагрузка не более 2,5 кОм
по заказу
для каждого порога |
|
Температура окружающей среды, ° С |
+5 - +50 |
|
|
Питание, В |
220 |
|
|
Потребляемая мощность, ВА |
20 |
на один канал |
|
Масса, кг, не более: датчика
измерительного блока:
одноканального
двухканального
трехканального
четырехканального |
10
5
6
7
8 |
при габаритах, мм:
260х180х200
280х205х160
280х290х160
280х375х160
280х460х160 |
|
Срок службы, лет, не менее: |
10 |
|
* Для данных
диапазонов возможно изготовление по отдельному договору приборов с основной
приведенной погрешностью 2,5 %.
Газоанализатор имеет
блочно-модульную конструкцию, состоящую из преобразователя измерительного и
выносных преобразователей первичных, расстояние между которыми не более 200
метров. В зависимости от исполнения газоанализатор может иметь от 1-го до 4-х
каналов измерения.
Преобразователь первичный
(датчик) имеет взрывозащищенное исполнение "Взрывонепроницаемая оболочка" по
ГОСТ 22782.6-81 и может эксплуатироваться во взрывоопасных зонах класса В-1,
В-1а, В-1б, маркировка по взрывозащите 1ExdIICT6.
Преобразователь измерительный
имеет общепромышленное исполнение и эксплуатируется в невзрывоопасных
помещениях.
Комплект поставки:
Газоанализатор, ЗИП,
ведомость ЗИП, эксплуатационная документация.
Для проверки
газоанализаторов за отдельную плату поставляются два 4-х литровых баллона с
измеряемым компонентом.
По заказу
возможно изготовление приборов с другими шкалами.
|
