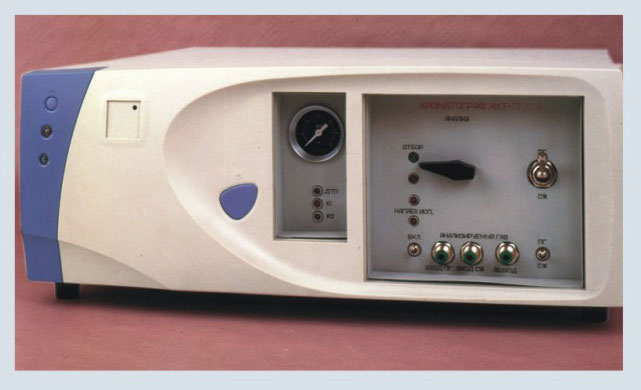

Хроматограф - АХТ-ПГ/СЖ

АХТ-ПГ/сж прост и удобен в обращении и не требует специальной подготовки оператора. Небольшие габариты позволяют использовать его как в стационарных условиях, так и в передвижной лаборатории с питанием от автомобильного аккумулятора; Выпускается в двух модификациях: для работы в стационарных условиях для работы в автомобильной передвижной лаборатории с питанием от автомобильного аккумулятора По отдельному заказу дополнительно к хроматографу могут быть поставлены: баллоны с калибровочной газовой смесью баллон с газом носителем,пробоотборник газов,редуктор персональный компьютер (стационарный либо ноутбук) с установленным программным обеспечением.

Описание

Хроматограф АХТ ПГ/СЖ совмещает в себе функции сразу двух хроматографов: АХТ-ПГ (анализ природного газа) и АХТ-СЖ( анализ сжиженного газа), что делает удобным работу тем, кому необходимо анализировать как сжиженный, так и природный газ. АХТ-ПГ/СЖ предназначен как для определения компонентов природного газа (в соответствии с ГОСТ 23781-87) с целью определения количественного состава, теплоты сгорания, относительной плотности и числа Воббе (в соответствии с ГОСТ 22667-82), так и компонентного состава и средней плотности сжиженных природных газов (ПТ, СПБТ и БТ в соответствии с ГОСТ 20448-80).
АХТ-ПГ/СЖ работает в режиме программирования температуры и комплектуется термостатируемыми: испарителем, петлевым краном-дозатором, двумя детекторами по теплопроводности (ДТП), двумя хроматографическими колонками. Для анализа сжиженного газа необходимо предварительно преобразовать сжиженный газ в газовую фазу, поскольку состав сжиженного газа и паровой фазы над ним существенным образом отличаются. Для этого в конструкции хроматографа предусмотрен испаритель сжиженного газа. Проба жидкости вводится в него, преобразуется в газовую фазу и затем поступает в дозатор. Испаритель сжиженного газа и дозатор помещены в общий термостат, температура в котором поддерживается постоянной на уровне 50-60 оС, что исключает оседание в газовой линии тяжелых углеводородов.
Путь анализируемого газа от пробоотборника до колонки минимизирован и проходит внутри термостата. Хроматограмма отображается на дисплее компьютера, который автоматически обрабатывает информацию. Программа обработки входит в комплектацию прибора. Компьютер автоматически рассчитает концентрацию компонентов природного или сжиженного газа, его теплотворную способность , плотность, число Воббе, плотность/удельный вес газа , запомнит хроматограмму и результаты анализа, дату и время его проведения, распечатает на принтере паспорт газа и хроматограмму (при необходимости). Программа имеет возможность ручной корректировки положения найденных пиков. Все программное обеспечение разработано для операционных систем Windows 98/Ме/2000.

Технические характеристики АХТ-ПГ/СЖ

Температура термостатов колонок разделения углеводородов изменяется в пределах Температура колонки для разделения кислорода, азота, метана Температура термостата детекторов Температура термостата крана-дозатора и испарителя Время выхода хроматографа на режим, ч, не более Предел детектирования, об. долей, %, не более Газ-носитель - гелий с избыточным давлением, МПа Программируемый расход газа-носителя, см3/мин Масса хроматографа, кг, не более Габаритные размеры аналитического блока, мм, не более Электрическое питание, при питании от сети, В при питании от аккумулятора, В Максимальная потребляемая мощность, кВт, не более

от 50 до 170°C 45-60°С 55-60оС 35-40оС 1 0,005 0,5±0,15 от 10 до 70 7,5 370х350х180 220+22/-33 13,5+/-1,5 0,35

Тестовая хроматограмма анализа природного газа

Результаты расчета пиков
