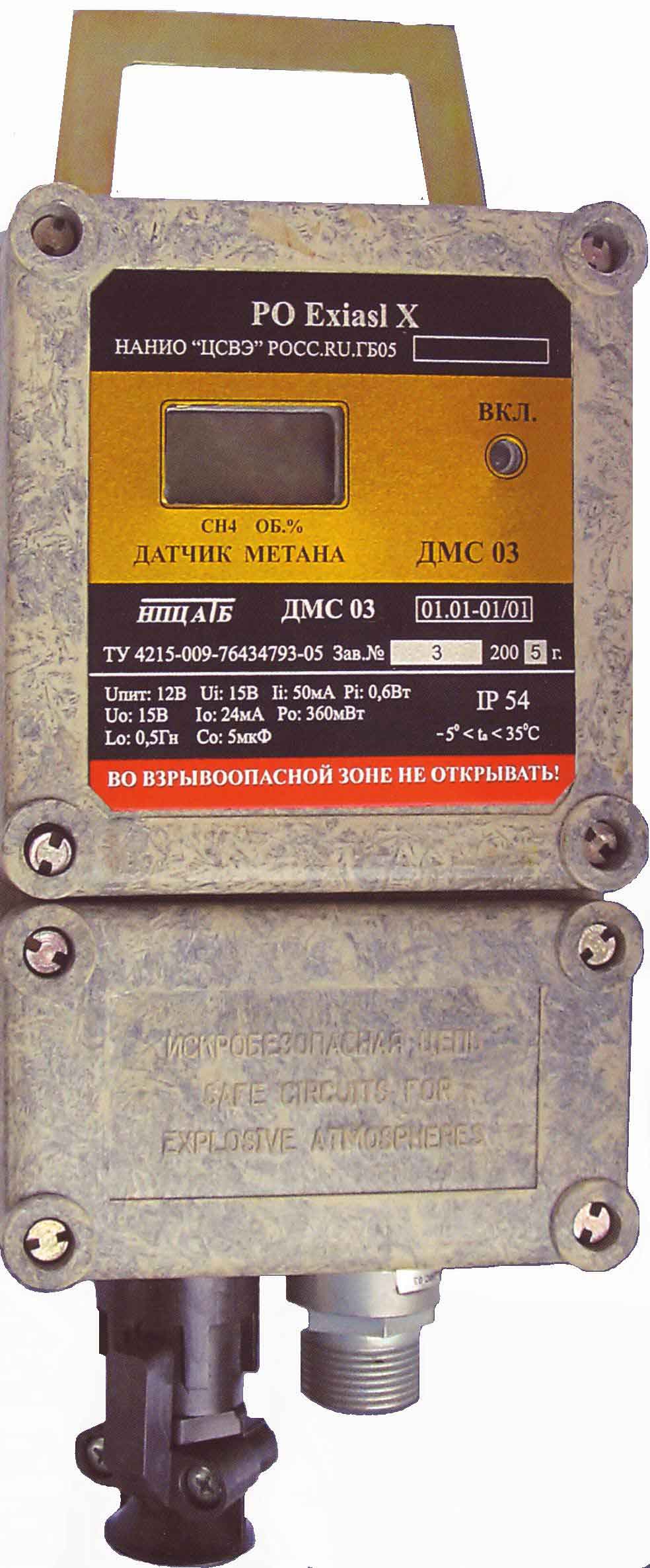

Датчик метана стационарный серии ДМС 03

Датчик метана стационарный серии ДМС 03Датчик метана серии ДМС 03 - датчики НОВОГО ПОКОЛЕНИЯ для стационарных систем контроля атмосферы и управления технологическими процессами.

Датчики метана стационарные серии ДМС 03 предназначены для непрерывного автоматического измерения концентрации метана и определения степени взрывоопасности рудничной атмосферы.

Датчики в зависимости от исполнения и маркировки взрывозащиты могут быть использованы в подземных выработках шахт и рудников, в том числе опасных по газу и пыли, внезапным выбросам и выделению водорода в соответствии с ПБ 05-618 и ПБ 03-533-03,а также во взрывоопасных зонах помещений и наружных установок, согласно гл. 7.3 ПУЭ и ГОСТ Р 51330.13-99 (МЭК 60079-14-96).

Датчики в различных модификациях адаптированы к возможностям газоаналитической шахтной многофункциональной системы "Микон 1P", копмлекса аппаратуры "Метан", "КРУГ" и др. Они также могут использоваться и как самостоятельные измерительные приборы. Разрешен к применению Федеральной службой по техни-
ческому надзору.

Основные ПРЕИМУЩЕСТВА и ОСОБЕННОСТИ

•  Длительная работа без корректировок с применением ПГС в реальных условиях эксплуатации;

•  Широкая область применения за счет простого адаптирования к возможностям уже используемых газоаналитических систем шахтной автоматики систем нового поколения;

•  Самотестирование;

•  Наличие выносной, на расстоянии до 50 м. измерительнойголовки;

•  Наличие "сухих контактов" для подключения исполнительныхустройств;

•  Защитное отключение;

•  Световая аварийная сигнализация;

•  Сигнализация об отказе;

•  Отображение текущей информации;

•  Взрывозащищенное исполнение для I и II групп применения;

•  Малое энергопотребление;

•  Широкий выбор выходных сигналов по напряжению и току.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ




НАИМЕНОВАНИЕ ПАРАМЕТРА

ЕДИНИЦА ИЗМЕРЕНИЯ

ЧИСЛЕННОЕ ЗНАЧЕНИЕ

Способ отбора пробы

диффузионный

Диапазоны измерений для датчика:
- ДМС 03
- ДМС 03Э


% об. долей % НКПР


0-2,5 и 5-100 0-60

Диапазоны показаний для датчика:
- ДМС 03
- ДМС 03Э


% об. долей % НКПР


0-100
0-100

Предел основной допускаемой абсолютной погрешности измерения на диапазоне
0-2,5 % об. долей

% об. долей

± 0,1


Предел основной допускаемой абсолютной погрешности измерения на диапазоне
5-100 % об. долей

% об. долей

± 3


Предел основной допускаемой абсолютной погрешности измерения по метано-воз-
душным смесям на диапазоне
0-60 % НКПР

% НКПР

± 5


Предел основной допускаемой абсолютной погрешности измерения по бинарным смесям водорода с воздухом, а также по многокомпонентным смесям (метан, водо-
род, воздух) на диапазоне
0-60 % НКПР

% НКПР

± 20


Предел допускаемого времени установления показаний (T90)c, не более
- на диапазоне 0-5 % об. долей
- на диапазоне 5-100 % об. долей
- на диапазоне 0-60 % НКПР




с
с
с




10
30
15

Количество аналоговых выходов

шт.

не более 2

Диапазон выходного аналогового сигнала:
- напряжения постоянного тока
- постоянного тока


В
мА


0,4-2
1-5 (0-5)

Релейные выходы:
- количество
- тип

- максимальные коммутируемые    напряжение/мощность/ток
- задержка    срабатывания
- предел абсолютной погрешности    срабатывания
- коэффициент возврата


шт




В/Вт/А
с

% об. доли




1

"сухой" контакт

100/3/1
0,25

± 4

0,8-0,95


Номинальное напряжение питания:
- постоянного тока (в системе "Микон 1P")
- переменного тока (от АС комплекса    "Метан")

В
В


12
52


Диапазон допустимых напряжений питания:
- постоянного тока
- переменного тока (комплекс "Метан")



В
В




7-15
40-60


Потребляемая мощность мВт при номинальном напряжении питания постоянного тока 12 В, не более:
- при выходном сигнале 0,4-2,0 В
- при выходном сигнале 0-5 мА
При номинальном напряжении питания переменного тока 52 В




мВт
мВт

мВт





300
360

500


Срок эксплуатации чувствительного элемента, лет:
- для термокаталитического элемента
- для термокондуктометрического элемента


не менее 1 года
не ограничен

Уровень и вид взрывозащиты
(по ГОСТ Р 51330.0):
- для ДМС 03
- для ДМС 03Э (экспозиметр)




PO ExiasI X
PO ExiasI X/1ExiadIIBT4/H2X

Степень защиты от внешних воздействий
(по ГОСТ 14254):

IP 54

Габаритные размеры

мм

235x130x75

Масса

кг

2,6




УСЛОВИЯ ЭКСПЛУАТАЦИИ




Температура окружающей среды, С0

от - 5 до + 35

Относительная влажность окружающей среды в %

от 30 до 100
(с конденсацией влаги)

Атмосферное давление, кПа

от 60 до 119,7


Наличие пыли, г/м3

не более 1
