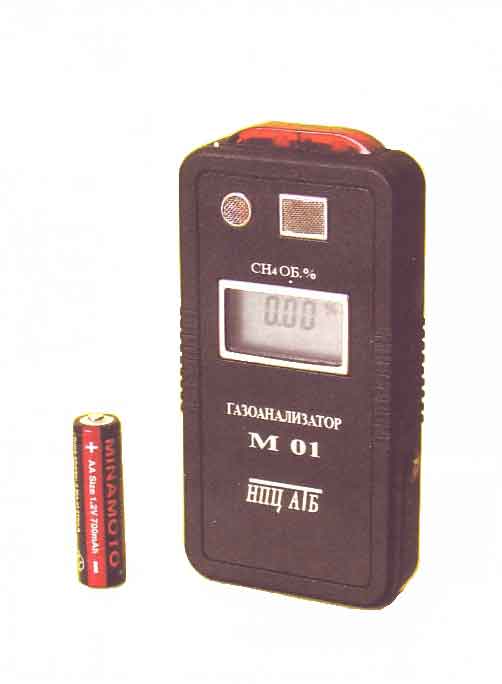

Газоанализатор серии М 01 (исполнение 1)
 Газоанализатор М 01 (исполнение 1)
предназначен для оперативного автоматического контроля фиксации содержания
довзрывоопасных концентраций метана в подземных выработках шахт и рудников, в
том числе опасных по газу или пыли и выделению водорода (в соответствии с
"Правилами безопасности в угольных и сланцевых шахтах"), а также в атмосфере
объектов общепромышленного назначения, где возможно образование взрывоопасных
метано-воздушных смесей.
Сертификат об утверждении типа средств
измерений RU.C.31.076.A №18643
зарегистрирован в Госреестре средств
измерений под № 23950-04
Разрешение на применение № РРС 00-14236
Сертификат соответствия № РОСС
RU.ГБ05.В00610
Взрывозащита:Заключение ЦСВЭ № 2004.З.315
Основные ПРЕИМУЩЕСТВА и ОСОБЕННОСТИ
• самотестирование и автоматическая коррекция показаний;
• регистрация результатов измерений в памяти прибора;
• наличие инфракрасного порта для связи с персональным
компьютером;
• высокая информативная ёмкость специального дисплея;
• звуковая и цветовая аварийная сигнализация при превышении
предельно допустимых концентраций метана;
• контроль целостности электрических цепей датчика;
• возможность использования прибора в течение двух рабочих
смен без перезарядки аккумулятора;
• индикация степени разрядки источника питания и подсветка
дисплея;
• взрывозащитное исполнение для I и II групп применения;
• небольшие размеры и малый вес;
• высокопрочный корпус прибора, выполненный из металла;
В приборе предусмотрена возможность переключения в режим эпизодического
действия, который используется для измерения концентрации метана в
труднодоступных местах (куполах, за затяжкой, в колодцах и т.п.). Переключение в
режим эпизодического действия осуществляется по команде пользователя. При этом
сразу или спустя 30 секунд после выдачи команды значение концентрации метана
фиксируется на табло ЖКИ в течение 10 секунд.
Из режима эпизодического контроля в непрерывно действующий режим прибор
возвращается автоматически. Результаты измерений в эпизодическом режиме
автоматически заносятся в память и в дальнейшем могут быть считаны при
подключении прибора к персональному компьютеру. Объем памяти - до 200
фиксированных показаний.
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЕДИНИЦА ИЗМЕРЕНИЯ |
ЧИСЛЕННОЕ ЗНАЧЕНИЕ |
|
Диапазон измерения концентраций метана |
% об. долей |
0 ... 2,5 |
|
Диапазон показаний концентраций метана |
% об. долей |
0 ... 100 |
|
Предел допускаемой основной абсолютной погрешности
измерения |
% об. долей CH4 |
± 0,1 не более |
|
Настраиваемый порог срабатывания аварийной
сигнализации об опасном скоплении метана* |
% об. долей CH4 |
от 1,0 до 2,0 |
|
Изменение показаний в момент срабатывания аварийной
сигнализации от порогового значения |
% об. долей |
± 0,1 не более |
|
Уровень звукового давления развиваемого
пьезоизлучателем на расстоянии 1 м. |
дБ |
не менее 75 |
|
Напряжение питания, при котором включается сигнал о
разряде аккумулятора |
В |
1,1 ± 0,05 |
|
Время работы после сигнала о разряде аккумулятора |
мин |
не менее 10
не более 20 |
|
Длительность непрерывной работы от аккумулятора
емкостью 0,6 Ач, при времени работы аварийной сигнализации не более 1
часа |
ч |
не менее 10 |
|
Время прогрева, включая время автоматической
установки нуля после включения |
мин |
не более 1 |
|
Время установления показаний на уровне 90% от
измеряемой величины при скачкообразном изменении концентрации метана,
T90 |
с |
не более 30 |
|
Предел допускаемого изменения показаний (стабильность
показаний) за 30 суток, при времени работы не более 10 часов в день |
% об. долей |
± 0,1 не более |
|
Исполнение |
POExias IX,
POExias IX/1Exiad IIBT4/H2X |
|
Габаритные размеры |
мм |
132x68x27 |
|
Масса |
кг |
0,25 |
|
* 1. Значение порога срабатывания сигнализации указывается при заказе
газоанализатора.
2. Значение порога срабатывания сигнализации может быть изменено при
эксплуатации на заводе изготовителе или в центрах по обслуживанию и
ремонту.
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ |
|
температура окружающей среды, С0 |
от - 10 до + 40 |
|
относительная влажность окружающей среды при t=350C,
% |
98±2
(с конденсацией влаги) |
|
атмосферное давление, кПа (мм. рт.ст.) |
от 87,8 до 119,7
(от 660 до 900) |
|
наличие угольной пыли, г/куб.м |
не более 1 |
Питание: от одного NiCd аккумулятора, цилиндрического, диаметром 15мм, длиной
50мм (типоразмер АА), номинальное напряжение 1,2В, номинальная емкость от 0,6Ач
до 0,7Ач (типа GP70AAKC-B).
Газоанализатор является переносным прибором индивидуального пользования.
Газоанализатор может эксплуатироваться в условиях естественного (диффузного)
поступления контролируемой газовой смеси, а также с применением устройств
принудительного пробоотбора.
КОМПЛЕКТ ПОСТАВКИ:
|
В комплект поставки входят:
1. Газоанализатор серии М 01 (исполнение 1)
2. Аккумулятор
3. Насадка для калибровки прибора
4. Спецключ
5. Руководства по эксплуатации
6. Паспорт прибора
|
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
|
По отдельному заказу также может быть поставлено:
|
1. Групповое зарядное устройство УЗП на 10 мест
2. Инфракрасный адаптер с программным обеспечением для компьютера
3. Побудитель отбора пробы
4. Защитный чехол |
|
