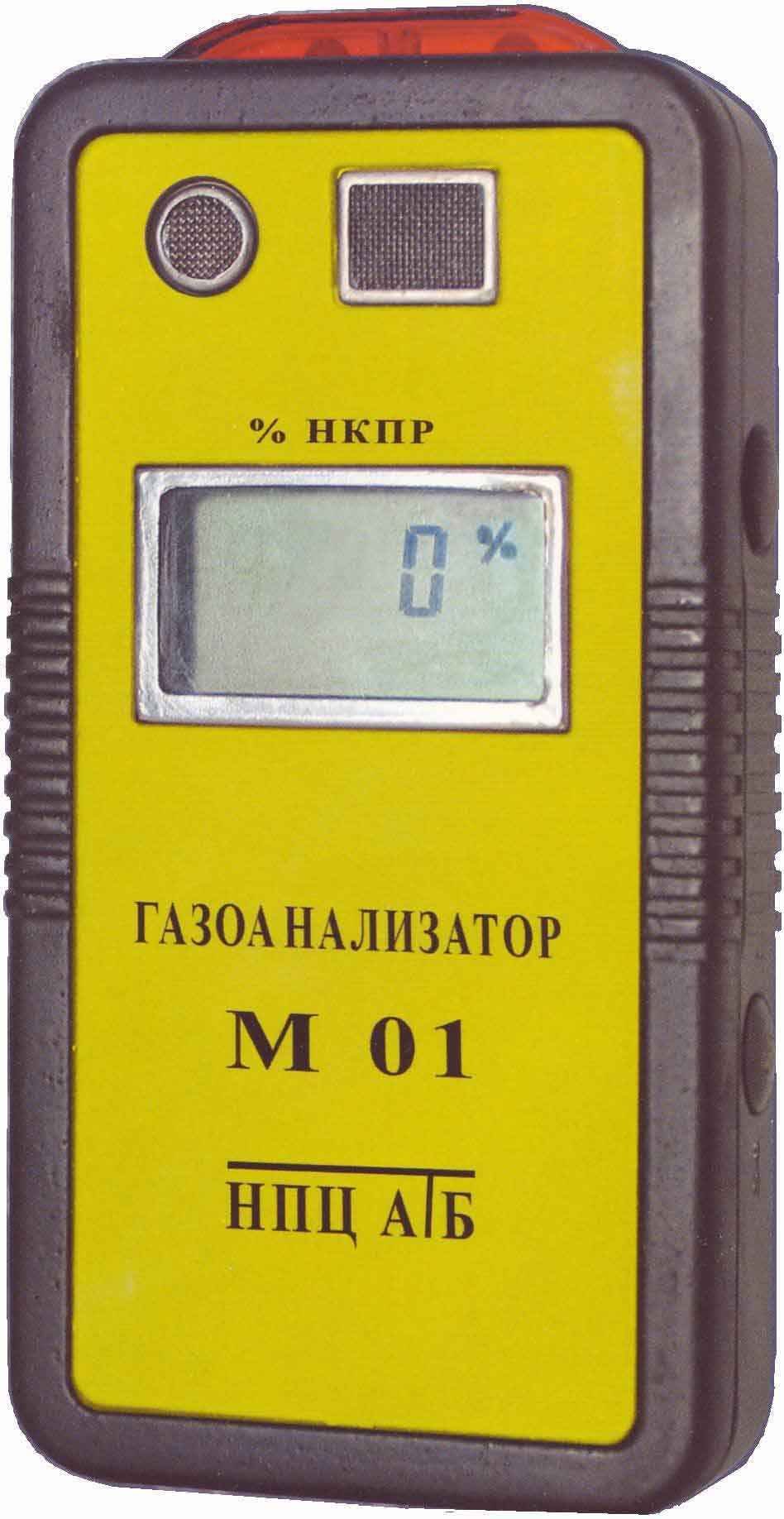

Газоанализатор серии М 01 (исполнение 3)
 Газоанализатор серии М 01 (исполнение 3)
предназначен для оперативного автоматического контроля довзрывоопасных
концентраций суммы горючих газов в подземных выработках шахт и рудников, в том
числе опасных по газу или пыли и выделению водорода (в соответствии с "Правилами
безопасности в угольных и сланцевых шахтах"), а также в атмосфере объектов
общепромышленного назначения, где возможно образование взрывоопасных воздушных
смесей, содержащих метан и водород.
Сертификат об утверждении типа средств
измерений RU.C.31.076.A №18643
зарегистрирован в Госреестре средств
измерений под № 23950-04
Разрешение на применение № РРС 00-14236
Сертификат соответствия № РОСС
RU.ГБ05.В00610
Взрывозащита: Заключение ЦСВЭ № 2004.З.315
Основные ПРЕИМУЩЕСТВА и ОСОБЕННОСТИ
• регистрация результатов измерений в памяти прибора;
• наличие инфракрасного порта для связи с персональным
компьютером;
• высокая информативная ёмкость специального дисплея;
• звуковая и цветовая аварийная сигнализация;
• возможность использования прибора в течение 17 часов без
перезарядки аккумулятора;
• взрывозащитное исполнение для I и II групп применения;
• небольшие размеры и малый вес.
В приборе серии М 01 (исполнение 3) предусмотрена возможность переключения в
режим эпизодического действия, который используется для измерения степени
взрывоопасности газовой среды в труднодоступных местах (куполах, за затяжкой, в
колодцах и т.п.). Переключение в режим эпизодического действия осуществляется по
команде пользователя.
При этом сразу или спустя 30 секунд после выдачи команды значение концентрации
метана фиксируется на табло в течение 10 секунд.
Из режима эпизодического контроля в непрерывно действующий режим прибор
возвращается автоматически. Результаты измерений в эпизодическом режиме
автоматически заносятся в память и в дальнейшем могут быть считаны при
подключении прибора к персональному компьютеру. Объем памяти - до 200
фиксированных показаний.
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЕДИНИЦА ИЗМЕРЕНИЯ |
ЧИСЛЕННОЕ ЗНАЧЕНИЕ |
|
Диапазон измерения концентраций горючих газов |
% НКПР |
0-100 |
|
Предел допускаемой основной абсолютной погрешности
измерения метана |
% НКПР |
не более ± 3 |
|
Настраиваемый порог срабатывания аварийной
сигнализации об опасном скоплении горючих газов * |
% НКПР |
от 10 до 60 |
|
Изменение показаний в момент срабатывания аварийной
сигнализации от порогового значения |
% НКПР |
не более ± 1 |
|
Уровень звукового давления, развиваемого
пьезоизлучателем на расстоянии 1 м. |
дБ |
не менее 75 |
|
Напряжение питания, при котором включается сигнал о
разряде аккумулятора |
В |
1,1 ± 0,05 |
|
Время работы после сигнала о разряде аккумулятора |
мин |
не менее 10
не более 20 |
|
Длительность непрерывной работы от аккумулятора
емкостью 0,6 Ач при времени работы аварийной сигнализации не более 1 ч. |
ч |
не менее 10 |
|
Время прогрева, включая время автоматической
установки нуля после включения |
мин |
не более 1 |
|
Время установления показаний на уровне 90% от
измеряемой величины при скачкообразном изменении концентрации метана |
с |
не более 30 |
|
Исполнение |
POExias IX,
POExias IX/1Exiad IIBT4/H2X |
|
Габаритные размеры |
мм |
132x68x27 |
|
Масса |
кг |
0,25 |
|
* 1. Значение порога срабатывания сигнализации указывается при заказе
газоанализатора.
2. Значение порога срабатывания сигнализации может быть изменено при
эксплуатации на заводе изготовителе или в центрах по обслуживанию и
ремонту.
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ |
|
Температура окружающей среды, С0 |
от - 10 до + 40 |
|
Относительная влажность окружающей среды в % при t=350C |
98±2
(с конденсацией влаги) |
|
Атмосферное давление, кПа (мм. рт.ст.) |
от 87,8 до 119,7
(от 660 до 900) |
|
Наличие пыли, г/куб.м |
не более 1 |
Питание: от одного NiCd аккумулятора, цилиндрического, диаметром 15мм, длиной
50мм (типоразмер АА), номинальное напряжение 1,2В, номинальная емкость от 0,6Ач
до 0,7Ач (типа GP70AAKC-B).
Газоанализатор является переносным прибором индивидуального пользования.
Газоанализатор может эксплуатироваться в условиях естественного (диффузного)
поступления контролируемой газовой смеси, а также с применением устройств
принудительного пробоотбора.
КОМПЛЕКТ ПОСТАВКИ:
|
В комплект поставки входят:
1. Газоанализатор серии М 01 (исполнение 3)
2. Аккумулятор
3. Насадка для калибровки прибора
4. Спецключ
5. Руководства по эксплуатации
6. Паспорт прибора
|
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
|
По отдельному заказу также может быть поставлено:
|
1. Групповое зарядное устройство УЗП на 10 мест
2. Побудитель отбора пробы
3. Защитный чехол |
|
