Чувствительным элементом датчика является
электросопротивление, величина которого
уменьшается в тысячи раз за время около 0,1 сек
при попадании на него концентрации водорода
больше 1 об. %. Действие датчика подобно
действию обычного плавкого предохранителя в
электрической цепи. Однако, в отличие от
предохранителя, датчик выдерживает без замены

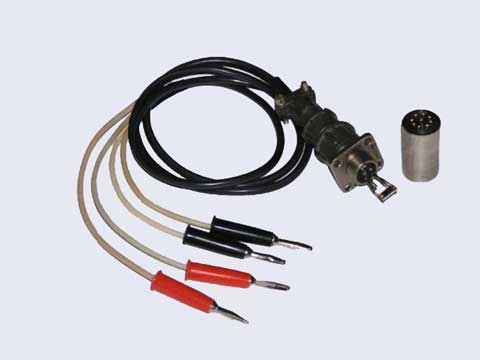

более 10 циклов срабатывания. Фотография датчика
показана на рисунке. В таблице приведены
технические характеристики датчика.
Параметры
Величины параметров
Диапазон измеряемых концентраций водорода, об. %
1 -
100
Время
отклика при резком (ступенчатом) импульсе
концентрации Н2, τ, сек
τ ≥
0,1
Рабочая температура сенсора, ºС
100 -
200
Температура восстановления сенсора в рабочее
состояние, ºС
400
Потребляемая мощность в рабочем режиме, Вт
1
Потребляемая мощность в режиме восстановления,
Вт
5
Количество рабочих циклов сенсора, раз
10 -
15
Размеры сенсора, мм
4×8×0,2
Размеры датчика в корпусе, мм
20×20×50
Масса
датчика, кг
0,1
Селективность датчика
Датчик
селективен по водороду (работоспособен в
атмосферах: воздух, N2, О2, инертные газы,
углеводороды и др.)
