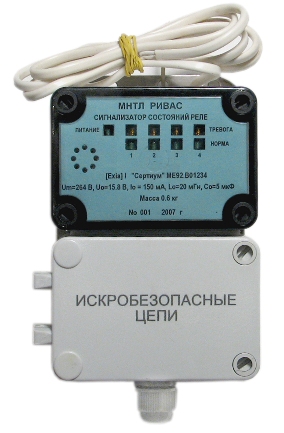

Сигнализатор состояний реле типа ССР разработан во исполнение
п. 1.4 приказа Федеральной службы по экологическому, технологическому и атомному
надзору № 979 от 07.11.2006 года с целью оповещения диспетчера о начальной
стадии возникновения пожара. Сигнализатор ССР имеет Разрешение Ростехнадзора на
применение в шахтах, в том числе опасных по газу и пыли.
ССР предназначен для формирования искробезопасного напряжения питания для
датчиков, устанавливаемых в шахте, а также для светодиодной и звуковой
сигнализации состояний реле, в строенных в указанные датчики, с целью снабжения
диспетчера информацией об опасной ситуации в местах их установки.
Изделие являeтся стационарным прибором, устанавливаемым вне опасной зоны
(например, в диспетческой). Сигнализатор ССР обеспечивает возможность слежения
за состоянием реле в датчиках в количестве от 1 до 4.
УРОВЕНЬ И ВИД ВЗРЫВОЗАЩИТЫ - [EXIA]I
СТЕПЕНЬ ЗАЩИТЫ ОТ ВНЕШНИХ ВОЗДЕЙСТВИЙ - IP54
Технические характеристики
Допустимое напряжение питания переменного тока:
176...264 В Выходное напряжение источника
питания: 14,2...15,8 В Допустимый ток нагрузки: 0...100 мА Максимальная внешняя
индуктивность L0: 5 мГн Максимальная внешняя
емкость С0: 5 мкф Габаритные размеры:
электронного блока - 160 x 95x 60 мм Масса:
электронного блока - не более 0,6 кг
Рабочие условия эксплуатации
Температура окружающей среды: 0...35 °C
Пределы атмосферного давления: 84...106,7 кПа
Относительная влажность воздуха: до 80% при 25°C
