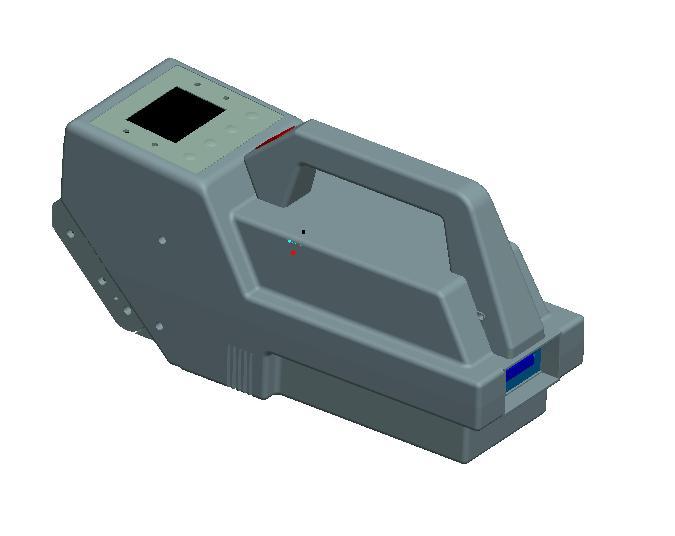

Дрейф-спектрометр САПСАН-1

Высокочувствительный переносной дрейф-спектрометр с нерадиоактивным способом ионизации пробы

(МАДР.415412.001 ТУ)

10-13 г/см3 (10-4 мг/м3) - предел обнаружения и идентификации взрывчатых, наркотических и отравляющих веществ, а также токсичных промышленных отходов

Время обнаружения 5 с

НАЗНАЧЕНИЕ электронного носа

Прибор предназначен для экспресс обнаружения и идентификации ультра малых количеств вещества - следовые количества
(на уровне ppb) без предварительной подготовки при большой скорости анализа (цикл измерения - 5 с):

¨  взрывчатых и наркотических веществ в аэропортах, на пограничных пунктах пропуска и таможенных постах;

- Детекторы взрывчатых веществ ( ВВ )

- Детекторы наркотических веществ ( НВ )


¨  отравляющих веществ и токсичных промышленных отходов;

¨  Применяется для поиска людей под завалами (с применением специального 3-х метрового гибкого зонда)

ПРИБОР ИМЕЕТ ЧЕТЫРЕ МОДИФИКАЦИИ

- Взрывчатые вещества

- Наркотические вещества

- Отравляющие вещества  и токсичные промышленные отходы

- Режим поиска людей под завалами

ОПРЕДЕЛЯЕМЫЕ КОМПОНЕНТЫ

Взрывчатые вещества

Тринитротолуол, нитроглицерин, этиленгликольдинтрат, гексоген, октоген,
пентаэритротетранитрат и составы на их основе, черный порох и т.д.

Наркотические вещества

Амфетамин, метамфетамин, кокаин, каннабиноиды (гашиш, марихуана), героин и т.д.

Токсичные вещества

Фосфорорганические, хлорорганические соединения, альдегиды, спирты, кетоны, фенолы,

амины, меркаптаны, аммиак и т.д.

Признаки жизнедеятельности человека (для поиска под завалами)

Молочная кислота и др.

ОБЛАСТИ ПРИМЕНЕНИЯ

Силовые структуры, таможня, службы безопасности аэропортов, банковские хранилища, охрана крупных объектов, тюрьмы.

● По оперативным или другим соображениям иногда целесообразно осуществить негласную, скрытую проверку того или иного человека на причастность к переноске или перевозке взрывчатых или отравляющих веществ, особенно если этих веществ при нем в данный момент нет.

● Следы на руках и одежде человека в случае имевшего место контакта сохраняются до нескольких часов. Даже однократное мытье рук с мылом не может гарантировать избавление от следовых микроколичеств ВВ.

● Такому подозреваемому может быть предложено под тем или иным предлогом подержать кратковременно в руках предмет (авторучка, фонарик) или передать свои предметы (удостоверение, паспорт).

● Отбор пробы с таких предметов для последующего исследования осуществляется практически мгновенно.

● Само исследование может быть проведено сразу же на месте.

МОДИФИКАЦИИ ПРИБОРА

ПОИСК ЛЮДЕЙ  ПОД ЗАВАЛАМИ

Прибор относится к приборам химического поиска. Предназначен для специализированных поисково-спасательных подразделений электронной, технической (инструментальной) разведки.

Испытания подтвердили требуемые характеристики точности и достоверности обнаружения человека

ОСОБЕННОСТИ:

- оснащается гибким зондом длинной 3 м,

- степень защиты от пыли и влаги IP54.

ОБНАРУЖЕНИЕ НАРКОТИЧЕСКИХ И ПСИХОТРОПНЫХ ВЕЩЕСТВ

Использование в приборе САПСАН-1 ряда принципиально новых технических решений позволяет достичь необходимой чувствительности для обнаружения и идентификации основных наркотических веществ.

ОСОБЕННОСТИ:

- оснащается насадками для анализа паров и следов на различных предметах,

- система ограничения прав доступа к прибору (парольная защита, электронные ключи).

ОБНАРУЖЕНИЕ ВЗРЫВЧАТЫХ ВЕЩЕСТВ

В этом случае происходит “загрязнение” взрывчатых веществ, имеющих низкую летучесть (гексогено- и октогеносодержащие ВВ, ТЭН, тетрил) парами ТНТ, что значительно расширяет возможности данного метода поиска.

ОБНАРУЖЕНИЕ ТОКСИЧНЫХ И ОТРАВЛЯЮЩИХ ВЕЩЕСТВ

ОСОБЕННОСТИ:

- оснащается насадкой для анализа газов,

- учащение световой и звуковой сигнализации при обнаружении и по мере возрастания концентрации обнаруженного вещества,

- возможность пополнения базы данных непосредственным предъявлением образца вещества или вводом числовых значений параметров нового образца,

- проверка прибора с использованием калибровочного образца вещества.

КОНКУРЕНТНЫЕ ПРЕИМУЩЕСТВА

Дрейф-спектрометры, применяемые в настоящее время в России

Таким образом, можно сделать вывод, что по техническим характеристикам дрейф-спектрометр САПСАН-1 не уступает существующим аналогам.

Конкурентные преимущества дрейф-спектрометра САПСАН-1

1. Стоимость

Стоимость дрейф-спектрометра при серийном выпуске гораздо дешевле стоимости аналогов.

2. Нерадиоактивный источник ионизации

Большинство выпускаемых приборов используют для ионизации молекул источники радиоактивного излучения, что накладывает ряд принципиальных ограничений при изготовлении, транспортировке и эксплуатации. Обязательная аттестация оператора, специальные требования к помещению, времени работы с прибором и прочие ограничения.

В разработанном спектрометре для ионизации молекул МОВ используется нерадиоактивный источник ионизации  - коронный разряд. Использование коронного разряда освобождает спектрометр от всех недостатков, свойственных приборам с радиоактивным источником ионизации.

3. Использование сменных устройств отбора пробы

Для детектирования в “Сапсане” используются сменные устройства отбора пробы. Это позволяет быстро переходить от поиска паров вещества к поиску его следов на различных поверхностях, а также проводить анализ с различных поверхностей при помощи одного прибора

4. Затраты на обслуживание прибора

Затраты на обслуживание прибора при 8-часовом рабочем дне сводятся к проведению следующих операций:

- замена раз в год 4-х блоков аккумуляторов;

- замена картриджей с тестовым раствором – 3 картриджа на год.

При контактном детектировании в дрейф-спектрометре САПСАН-1 используются салфетки из алюминиевой фольги, что позволяет существенно снизить стоимость обслуживания прибора.

5. Возможность пополнения Базы целевых веществ

База веществ может быть дополнена как при изготовлении прибора, так и в процессе его работы.

6. Система защиты и распределения полномочий

Прибор имеет гибкую систему защиты и распределения полномочий  - защита паролем, ключи доступа различных уровней.

7. Практика показывает, что при поиске и обезвреживании взрывных устройств для специалиста, проводящего такую работу, нужна только одна информация – есть взрывчатое вещество или нет, то есть может взорваться обследуемое устройство или нет.

Для выполнения этой операции наиболее приемлемыми являются приборы типа САПСАН-1, переключаемые
в режим сигнализатора, которые практически мгновенно обеспечивают выявление факта присутствия взрывчатого без идентификации его типа. Идентификация с точностью до процентного содержания составляющих компонентов, может быть осуществлена позже в более спокойных условиях.
