Газоанализатор ГАНК-4РБэ (элегаз)

Госреестр №24421–09, Свидетельство RU.C.31.076.A №36646
Сертификат соответствия РОСС RU.ME20.BO06059. №7888645
Назначение:
Газоанализатор ГАНК-4РБэ (элегаз) предназначен
для непрерывного контроля (мониторинга) концентрации SF6-гексафторида серы (элегаза)
и кислорода О2 в воздухе помещений комплектное распределительное
устройство с элегазовой изоляцией (КРУЭ) и закрытое распределительное устройство
(ЗРУ) электростанций с целью предупреждения аварийных ситуаций, и обеспечения
безопасных условий труда.
ГАНК-4РБ (элегаз) представляет собой многоблочный
стационарный прибор непрерывного действия с конвекционной подачей контролируемой
среды на блоки датчиков.

Преимущества газоанализатора:
-
Цифровая индикация результатов измерения.
-
Помехозащищенность.
-
Микропроцессорное управление.
-

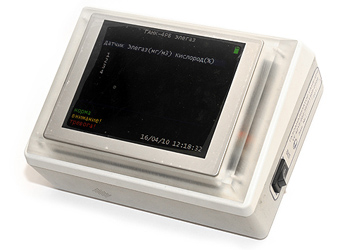

Жидкокристаллический цветной дисплей.
-
Дистанционная диагностика.
-

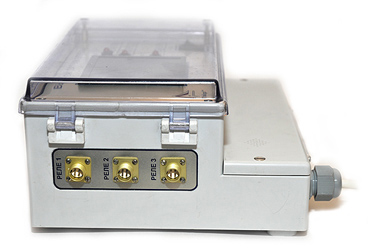

Сигнализация трех порогов концентраций (сухие контакты).
-
Линейный аналоговый выход.
-
Автоматическая подстройка нуля.
-
Возможно взрывозащищенное исполнение.
-
Поверке подлежат только датчики, что позволяет
не выводить из эксплуатации весь прибор в целом.
-

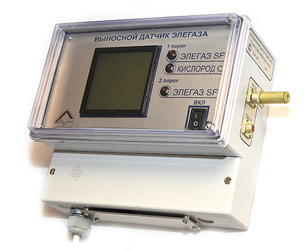

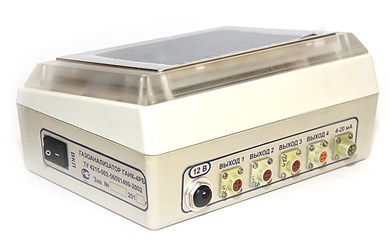

Максимальная длина линии связи между информационным
блоком (БИ) и выносными датчиками — до 1000 м.
Условия эксплуатации:
|
Техническая характеристика: |
|
Диапазон измерений SF6, мг/м3 |
0 — 10000 |
|
Пределы основной приведённой погрешности |
±15% |
|
Пороги срабатывания сигнализации: |
|
1-ый порог, мг/м3 |
5 000 |
|
2-ой порог, мг/м3 |
9 000 |
|
3-ий порог, мг/м3 |
по заказу |
|
Диапазон измерений О2, % об. |
10—40 |
|
Порог срабатывания по снижению концентрации О2, % об. |
18 |
|
Время установления показаний Т(0,9), с |
30 |
|
Линейность |
±5% |
|
Выход |
4—20 мА |
|
Принцип действия |
диффузионный |
|
Потребляемая мощность |
8 Вт |
|
Электропитание |
220 В/50 Гц |
|
Время непрерывной работы газоанализатора от
аккумулятора, при отсутствии питания, не менее |
8 ч |
|
Тип интерфейса с персональным компьютером |
USB |
|
Габариты: |
|
выносного датчика, мм |
213 х 185 х 106 |
|
блока информационного, мм |
180 х 138 х 70 |
|
Масса: |
|
выносного датчика, кг |
1,5 |
|
блока информационного, кг |
1,3 |
|
