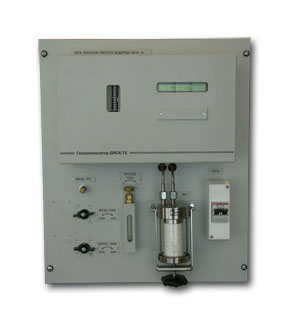

Блок контроля чистоты водорода БКЧВ
Предназначен для контроля чистоты водородав контуре охлаждения электрогенератора.Может применяться для анализа концентрацииводорода в различных технологических установках
Блок БКУВ обеспечивает:
Автоматическое измерение
концентрации водорода в электрогенераторах с
водородным охлаждением.
Очистку анализируемого газа от
паров и капель масла, воды.
Стабилизацию и регулирование
расхода и давления газа.
Состав блока:
1. Термокондуктометрический
газоанализатор ДИСК-ТК шкала измерения 80-100 %,
90-100% или 95-100% Н2 в N2, для контроля
чистоты водорода в рубашке генератора - 1шт.
2. Фильтр тонкой очистки ФПЦ-2
для очистки газовой пробы от паров, капель
масла, влаги, пыли-1 шт.
3. Блок стабилизации и
регулирования давления и расхода газа - 1шт.
4. Панель монтажная - 1 шт.
.
Технические характеристики
|
Контролируемый компонент |
водород (Н2); |
|
Диапазон измерений |
(80 - 100) % об.(90 -
100) % об.(95 - 100)%об. |
|
Пределы основной приведенной погрешности |
4% |
|
Выходные сигналы: аналоговыецифровые
Дискретные
|
(0-5)mA при
сопротивлении нагрузки не более 2,5
кОм; (4-20)mA при
сопротивлении нагрузки не более 500кОм;
Показания встроенного дисплея
газоанализатора; «сухие»
переключающие контакты; |
|
Служебная информация |
сообщения о режимах
работы на встроенномдисплее газоанализатора; |
|
Потребляемая мощность, не более |
40 ВА; |
|
Параметры анализируемого газа на входе
блока: |
|
|
Температура газа |
равна температуре
окружающей среды; |
|
Абсолютная влажность |
меньше точки росы; |
|
Избыточное давление |
(1- 4) кгс/см2; |
|
Объемный расход |
(15±10) л/ч. |
|
Механические примеси (твердые взвешенные
частицы) |
не более 100 мг/м3. |
|
Напряжение и частота питания |
(~220+22/-33)
B, (50±1) Гц |
|
Температура окружающего воздуха в месте
установки |
от-50 до + 50°C |
|
Габаритные размеры |
483х570х234 |
|
Масса, не более |
20 кг. |
|
