Вентили ВТ, ВТР

Предназначены для точной регулировки расхода газа в системах газового анализа

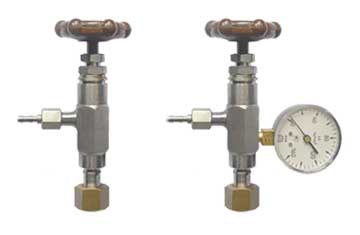

Вентили баллонные точной регулировки ВТР-1 и ВТР-1-М160

Устанавливается на баллоны любого литража, для 40-литровых баллоноввентиль комплектуется  переходником.

Накидная гайка изготовлена из неискрящего материала - латунь ЛС-52, для работы с баллонами, содержащими горючие газы.Вентили поставляются в обезжиренном состоянии для работы с кислородными смесями.

Предназначены для установки на баллоны с поверочной газовой смесью (ПГС) для точной регулировки расхода газа подаваемого на газоанализатор при калибровке и поверке. В состав вентиля ВТР-1-М160 входит манометр МП2-У с диапазоном измерения от 0 до 160 кгс/см2, показывающий давление в баллоне. По желанию заказчика вентили могут поставляться с присоединительной накидной гайкой с левой или правой резьбой.



Технические характеристики

Диапазон рабочего давления

0-150 кгс/см2

Условный проход, DУ

3 мм

Материалы основных деталей:корпусигольчатый штокнабивка сальника

сталь 12Х18Н10Тсталь 40Х13фторопласт Ф4

Масса

0,7 кг

Вентиль трассовый точной регулировки ВТР-4

Предназначен для точной регулировки и перекрытия расхода газа в линиях газоаналитических систем, научных и испытательных стендах. Применяется в производстве редких газов на газопроводах установки оборудования КИПиА.Предназначен для панельного монтажа.

Технические характеристики

Диапазон рабочего давления ВТР-4

0-6 кгс/см2

Условный проход, DУ

3 мм

Присоединение

Штуцерно-ниппельноепод гибкую трубу диам. 4-8 мм,под сварку диам. 6х1 мм

Материалы основных деталей:корпусигольчатый штокнабивка сальника

сталь 12Х18Н10Тсталь 40Х13фторопласт Ф4

Масса

0,6 кг



Вентиль запорный игольчатый ВТ-5, ВТ-5-01

Назначение - вентили ВТ-5, ВТ-5-01 предназначены для перекрытия потока рабочей среды или управления потоком путем изменения проходного сечения.Применение - вентили ВТ-05, ВТ-5-01 применяются для жидких и газообразных сред на уравнительных и присоединительных линиях дифманометров в системах пробоподготовки газоанализаторов, для подачи пробы в кондуктометры, на импульсных, дренажно-продувочных линиях установки теплотехнического оборудования системы КИПиА.

Технические характеристики

Давление рабочей среды Рр.

Температура рабочей среды Тр

до 25 МПа (250 кгс/см2)

3мм

Температура рабочей среды, ТР

до 300оС

Условный проход, DУ*

15 мм

Штуцерно-ниппельное соединение

шар по конусу

Средний ресурс

3000 циклов

Масса

0,6 кг

Материалы деталей:

Корпус и ниппеливентиля ВТ-5вентиля ВТ-5-01

сталь 20, покрытие Ц6.хрсталь 12Х18Н10Т

Шпиндель

сталь 40Х13

Сальник

асбест с графитом, фторграфит



Дополнительная информация

  • Применяется взамен вентиля 15С54БК.

  • В состав изделия входят ниппели и накидные гайки.

  • Рабочее положение - любое.

  • Сертификат соответствия POCC RU. АЯ77.ВО1111 N 3531168.

  • Лицензия N 0531179.

  • Вентиль внесен в номенклатурный каталог-справочник “Арматура-2001”.

* Условный проход (номинальный размер) DУ и DN трубопроводной арматуры - это номинальный внутренний диаметр присоединяемого к арматуре трубопровода в миллиметрах. Размеры условных проходов должны соответствовать числам параметрического ряда согласно ГОСТ 28338-89.

Вентиль трассовый точной регулировки ВТР-5

Назначение - Предназначен для точной регулировки и перекрытия расхода газа в линиях газоаналитических систем, научных и испытательных стендах. Применение - Применяется в производстве редких газов на газопроводах установки оборудования КИПиА.Предназначен для панельного монтажа..

Технические характеристики

Давление рабочей среды, РР

до 25 МПа (250 кгс/см2)

Присоединение

штуцерно-нипельное под сварку

Средний ресурс

3000 циклов

Материалы деталей:

  Корпус игольчатый штокнабивка сальника

сталь 12Х18ХН10Тсталь 40Х13фторопласт Ф4

Масса

0,6 кг
