СГК-10М Многоканальный газоаналитический комплекс / Газоанализаторы и системы контроля технологических процессов и выбросов промышленных предприятий / Каталог продукции

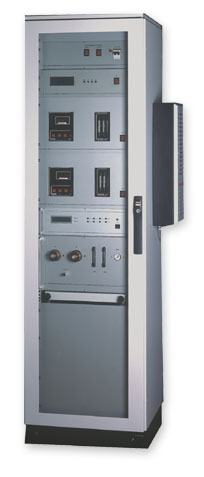

Многоканальный газоаналитический комплекс СГК-10М

Многоканальный газоаналитический комплекс СГК-10М

Предназначен для измерения NOX, SO2, CO, CO2, O2, (t, P) в любой комбинации. Работающий в автоматическом режиме, СГК-10 рассчитан на анализ газовых смесей любой сложности: большим содержанием пыли, влаги, агрессивными примесями, до и после газоочистки.Строится по модульному принципу и состоит из набора газоанализаторов на требуемые газы с единой системой пробоподготовки. Управление, обработка результатов измерений, связь с периферийными устройствами осуществляется контроллером.Аналитическая часть комплекса состоит из газоанализаторов последнего поколения, в основе работы которых лежат физические методы измерений.

NOX -Хемилюминесцентный газоанализатор ЕТ 909-01

Хемилюминесцентный газоанализатор ЕТ 909-01

SO2, CO, CO2 -Оптико-абсорбционный газоанализатор КЕДР-1А

Оптико-абсорбционный газоанализатор КЕДР-1А

O2 - Термомагнитный газоанализатор ГТМК-18

Термомагнитный газоанализатор ГТМК-18

Надежность комплекса определяется наличием независимых каналов измерений по каждому газу. В отличие от электрохимических газоанализаторов обладает высокой селективностью, отсутствием перекрестной чувствительности.Для сокращения затрат на приобретение и обслуживание одним комплексом можно осуществлять измерения от нескольких источников выбросов.Газоаналитический комплекс СГК-10 имеет защиту от внешних воздействий IP-54, внутренний объем кондиционирован, что позволяет размещать его в помещениях и на рабочих площадках с высокими запыленностью и температурой.

Технические характеристики

Анализируемый компонент

Диапазон измерений

Основная приведенная погрешность измерения, %

% об.

мг/м3

CO

0-0,050-0,10-0,20-0,50-1

0-6000-12000-25000-60000-12000

±4

NOx



0-1400-3500-7000-1400

±12

SO2

0-0,050-0,10-0,20-0,50-10-2

0-15000-30000-60000-150000-300000-60000

±5

CO2

0-100-200-30



±4

O2

0-20-50-100-20



±4



Количество каналов измерения

От 1 до 8

Выходные сигналы

0-5, 4-20, мА, RS485

Отображение информации

цифровой графический дисплей

Электропитание

220 В

Габаритные размеры

2000 х 600 х 600 мм

Масса

200 кг

Настройка и управление комплексом СГК-10 осуществляется блоком обработки информации БОИ при помощи экранного меню и четырех кнопок.

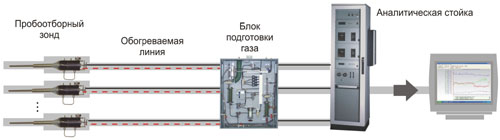

Структурная схема комплекса СГК-10М

Структурная схема комплекса СГК-10М

Описание работы

Отбор газа осуществляется пробоотборным зондом, который обеспечивает представительность пробы и производит первичную очистку газа на обогреваемом керамическом фильтре. Далее по обогреваемой импульсной линии газ поступает в блок пробоподготовки, где полностью очищается без потери анализируемых компонентов. Подготовленная проба подается на блок формирования газовых потоков, стабилизирующий расход и давление и далее не анализ.В многоканальном варианте, для исключения транспортного запаздывания, осуществляется предварительная подтяжка пробы, время работы на одном канале устанавливается потребителем.

СИСТЕМА ПРОБОПОДГОТОВКИ КОМПЛЕКСА СГК-10М

Основой безотказного функционирования измерительного комплекса СГК-10М является система пробоподготовки, рассчитанная на работу в тяжелых условиях. Она обеспечивает очистку анализируемого газа от пыли, сажи, агрессивных примесей, воды и т. д., нормализует расход, давление и температуру, обеспечивает представительность пробы.Система пробоподготовки работает в автоматическом малообслуживаемом режиме.РАБОТОСПОСОБНОСТЬ СИСТЕМЫ ПРОБОПОДГОТОВКИ ОБЕСПЕЧИВАЕТСЯ СЛЕДУЮЩИМИ ТЕХНИЧЕСКИМИ РЕШЕНИЯМИ:

  • обогреваемые пробоотборный зонд и импульсные линии;

  • автоматическая, обратная продувка газовых линий, фильтров, зондов с заданным интервалом времени воздухом или азотом;

  • автоматический слив конденсата;

  • автоматический контроль герметичности системы;

  • автоматический контроль загрязнения фильтрующих элементов;

  • автоматическая установка “0”;

  • автоматическая блокировка при попадании воды.

Расход газа через систему обеспечивается мембранными или эжекторными побудителями.

БЛОК ПОДГОТОВКИ ГАЗА БПГ-1

Технические характеристики в точке контроля

Запыленность

до 150 г/м3

Влажность

до 40% об.

Температура при применении зонда из

- жаропрочной стали

до 1100оС

- керамики

до 1400оС

Исполнение

коррозионностойкое

Отделение влаги

при помощи термоэлектрического холодильника Пельтье

Управление газовыми потоками

производится электромагнитными клапанами фирмы Burkert

По качеству изготовления, надежности и удобству в работе, функциональным возможностям СГК-10М значительно превосходит любые российские аналоги, стоит в одном ряду с оборудованием ведущих мировых производителей.
