Датчики водорода
полярографические ДВ
- 16
, ДВ-32
ДВ
- 16
ДВ-32
Датчики водорода
полярографические ДВ
- 16
, ДВ-32 представляют собой
универсальный тип электрохимических датчиков с
жидким электролитом.
Сенсоры водорода предназначены
для преобразования парциального давления водорода
(рН2) в газовых смесях в электрический
аналоговый сигнал постоянного тока.
Датчики водорода применяются в
газоанализаторах и газосигнализаторах на водород, а
также в системах автоматического управления и
регулирования.
Датчики водорода по требованию
заказчика могут выпускаться в различных исполнениях:
по диапазону измерения, по виду электрических
выводов, по диапазону термокомпенсации, по
быстродействию и др. параметрам.
Достоинства датчиков водорода
-
Холодный рабочий электрод;
-
Микропотребление тока (0 — 15
мкА);
-
Независимость выходного
сигнала от положения в пространстве;
-
Линейная градуировочная
характеристика в диапазоне до 40 % Н2;
-
Герметичное исполнение;
-
Исполнение с
термокомпенсацией выходного сигнала.
|
Технические
характеристики датчиков водорода |
|
Наименование |
ДВ
-
16 |
ДВ-32 |
|
Диапазон температур
анализируемого газа, °С |
−20÷+40 |
−20÷+40 |
|
Диапазон абсолютных
давлений анализируемого газа, кПа |
66÷106,7 |
66÷1000 |
|
Диапазон измерения рО2,
кПа |
0÷5
0÷40 |
0÷5
0÷40 |
|
Основная приведённая
погрешность, %, не более:
при давлении от 66 до
106,7 кПа
при давлении от 66 до 1000 кПа |
±1,5
– |
–
±2,5 |
|
Чувствительность
датчиков, мкА/кПа |
0,3÷1,0 |
0,3÷1,0 |
|
Время установления
выходного сигнала Т90, (при
20±3°С), с, не более |
60 |
60 |
|
Диапазон
термокомпенсации, °С |
0÷20
10÷30 |
0÷20
10÷30 |
|
Габаритные размеры, мм,
не более |
16×40 |
32×40 |
|
Масса, г, не более |
15 |
40 |
|
Средний ресурс работы на
воздухе, мес. |
18 |
36 |
Рекомендации по применению
датчиков водорода

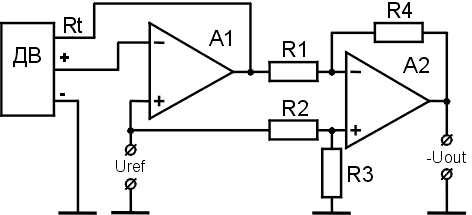

На рис.1 показана рекомендуемая
схема включения датчиков водорда
ДВ -
16 , ДВ-32.
рис. 1
ДВ — датчик водорода.
(Расположение контактов указано в паспорте на
датчик).
Операционные усилители A1, A2 должны
иметь малый входной ток и малый дрейф напряжения
смещения (прецизионные).
Uref — опорный потенциал, величина которого
составляет (0,75±0,01)В. От стабильности напряжения
Uref зависит устойчивость работы схемы в
целом.
Необходимо с максимальной
точностью соблюдать следующее соотношение номиналов
резисторов:
Номиналы резисторов R3,
R1 находятся в пределах 2—10 кОм. Величину
резисторов R4, R2 выбирают, исходя из
требуемого напряжения на выходе схемы,
руководствуясь соотношением:
 ,
где
S — паспортная
чувствительность датчика водорода;
Rt — внутреннее сопротивление
термокомпенсации, равное 1,5 кОм;
СH — концентрация водорода
выраженная в об%.
Следует иметь ввиду, что при
подаче на схему напряжения питания и опорного
потенциала, требуется значительное время для выхода
датчика в рабочий режим (6—8 часов). Поэтому
рекомендуется входной каскад и опорное напряжение
отключать от источника питания только при длительных
перерывах в работе.
От указанного недостатка свободны
преобразователи водорода серии ПВ, имеющие
встроенный источник поляризации. |
