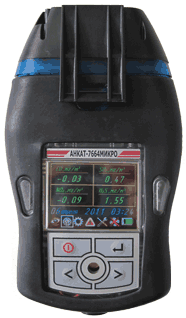

АНКАТ-7664Микро - газоанализатор переносной
многокомпонентный
Предназначен для одновременного контроля
довзрывоопасных концентраций горючих газов (Ех),
метана (СН4), пропана (С3Н8), суммы углеводородов
(SCH) и предельно допустимых концентраций кислорода
(О2), окиси углерода (СО), диоксида углерода (СО2),
сероводорода (H2S), хлора (Cl2), хлористого водорода
(HСl), аммиака (NH3), диоксида серы (SО2), диоксида
азота (NО2), в различных сочетаниях (одно-, двух-,
трех-, четырехкомпонентных) в рабочей зоне с
одновременной цифровой индикацией всех измеряемых
компонентов, а также выдачи аварийной (звуковой и
световой) сигнализации при превышении концентраций
измеряемых компонентов заданных пороговых уровней.
Область применения: службы экологии и охраны труда
предприятий связанных с выделением в атмосферу
токсичных газов, переработка и транспортировка нефти
и газа, тепловые и телефонные сети, ТЭК, цистерны,
трюмы и другие помещения, где недостаток кислорода и
наличие горючих и токсичных газов представляют
угрозу здоровья или опасность взрыва.
Тип газоанализатора - носимый (индивидуальный).
Способ забора пробы - диффузионный или
принудительный от съемного микронасоса (опция).
Метод измерения - электрохимический (О2, СО, H2S,
HСl, Сl2, SО2, NH3, NО2) и термохимический (Ex),
оптико-абсорбционный (СО2, ΣСН, СН4, С3Н8).
Модификации газоанализатора
|
Модификация |
Количество измеряемых
компонентов |
Измеряемые
компоненты |
Диапазон
измерения |
|
АНКАТ-7664Микро |
4 |
Ех |
0 – 50 %НКПР |
|
О2 |
0 – 30 %об. доли |
|
СО1)2) |
0 – 200 мг/м3 |
|
H2S2) |
0 – 40 мг/м3 |
|
АНКАТ-7664Микро-01 |
3 |
Ех |
0 – 50 %НКПР |
|
О2 |
0 – 30 %об. доли |
|
СО1)2) |
0 – 200 мг/м3 |
|
АНКАТ-7664Микро-02 |
2 |
О2 |
0 – 30 %об. доли |
|
H2S2) |
0 – 40 мг/м3 |
|
АНКАТ-7664Микро-03 |
2 |
Ех |
0 – 50 %НКПР |
|
H2S2) |
0 – 40 мг/м3 |
|
АНКАТ-7664Микро-04 |
2 |
Ех |
0 – 50 %НКПР |
|
О2 |
0 – 30 %об. доли |
|
АНКАТ-7664Микро-05 |
2 |
по заказу |
1 канал Ех, 1 канал ЭХЯ3) |
|
АНКАТ-7664Микро-06 |
4 |
по заказу |
4 канала ЭХЯ3) |
|
АНКАТ-7664Микро-07 |
3 |
по заказу |
3 канала ЭХЯ3) |
|
АНКАТ-7664Микро-08 |
2 |
по заказу |
2 канала ЭХЯ3) |
|
АНКАТ-7664Микро-09 |
3 |
CO2) |
0 – 200 мг/м3 |
|
SO2 |
0 –
20
мг/м3 |
|
NO2 |
0 –
10
мг/м3 |
|
АНКАТ-7664Микро-10 |
1 |
СО25) |
0 – 2,0 % об.доли |
|
0 – 5,0 % об.доли |
|
0 – 10,0 % об.доли |
|
АНКАТ-7664Микро-11 |
3 |
СО25) |
0 – 2,0 % об.доли |
|
0 – 5,0 % об.доли |
|
0 – 10,0 % об.доли |
|
СН4 |
0 - 99 %НКПР |
|
О2 |
0 –
30
% об.доли |
|
АНКАТ-7664Микро-12 |
1 |
SСН |
0 - 99 %НКПР |
|
АНКАТ-7664Микро-13 |
1 |
С3Н8 |
0 –
0,85
% об.доли |
|
0 -
50
%НКПР |
|
АНКАТ-7664Микро-14 |
1 |
СН4 |
0 - 99 %НКПР |
|
0 – 4,40 % об.доли |
|
АНКАТ-7664Микро-15 |
2 |
по заказу |
1 канал оптический4)5),
1 канал ЭХЯ3) |
|
АНКАТ-7664Микро-16 |
3 |
по заказу |
1 канал оптический4)5),
2 канал ЭХЯ3) |
|
Примечание - Поверочным компонентом для
измерительных каналов Ех и SСН является
метан (СН4).
1)
При наличии водорода в анализируемой среде
допустимо ложное срабатывание по каналу
измерений СО.
2)
Диапазон измерений по измерительным каналам:
СО – (0 – 200) мг/м3,
H2S
- (0 – 40) мг/м3.
3)
Измерительный канал с ЭХД – любой из
измерительных каналов О2,
CO,
H2S,
NО2,
SО2,
Cl2,
HCl
и
NH3.
Диапазон измерений по измерительным каналам
СО и
H2S
(если они присутствуют) определяется при
заказе газоанализаторов.
При наличии сероводорода в анализируемой
среде допустимо ложное срабатывание по
каналу измерений
NH3.
4)
Измерительный канал с ИКД – любой из
измерительных каналов SСН, СО2,
С3Н8,
СН4.
5)
Диапазон измерений по измерительному каналу
СО2
определяется при заказе газоанализаторов. |
Газоанализаторы АНКАТ-7664Микро,-01,-03,-04,-05
выполнены во взрывобезопасном исполнении с
маркировкой по взрывозащите 1ЕxibdIICT4 Х.
Газоанализаторы АНКАТ-7664Микро-02,-06,-07,-08?-09
выполнены во взрывобезопасном исполнении с
маркировкой по взрывозащите 1ЕxibIICT4 Х.
Газоанализаторы АНКАТ-7664Микро-10...-16 выполнены
во взрывобезопасном исполнении с маркировкой по
взрывозащите 1ЕxibdIIBT4 Х. Степень защиты корпуса
от пыли и влаги - IР54.
Газоанализатор обеспечивает одновременную цифровую
индикацию концентрации всех измеряемых компонентов
на встроенном ЖКИ дисплее с подсветкой, а также
раздельную световую сигнализацию на каждый
измеряемый компонент и единую звуковую сигнализацию
при превышении порогов. Корректировка показаний и
установка режимов газоанализатора осуществляется с
помощью меню, выводимого на буквенно-цифровой
дисплей.
Питание прибора осуществляется от аккумуляторного
блока, при разряде которого на индикатор выводится
соответствующее предупреждение, сопровождающееся
звуковым сигналом. В газоанализаторах предусмотрена
функция расчета средневзвешенного значения за 8
часов работы.
При измерении концентрации О2 “порог 2” может быть
установлен как на превышение, так и на понижение
(выбирается потребителем).
Основные технические характеристики
|
Измерительный канал |
Единица
физической
величины |
Диапазон измерений |
Пороговые значения срабатывания
предупредительной и аварийной сигнализации,
устанавливаемые при выпуске газоанализаторов
из производства |
Диапазон установки пороговых значений
срабатывания предупредительной и аварийной
сигнализации |
|
ПОРОГ 1 |
ПОРОГ 2 |
ПОРОГ 1 |
ПОРОГ 2 |
|
О2 |
объемная доля, % |
0 - 30 |
23
(на повышение) |
19
(на понижение) |
0 - 30 |
0 - 30 |
|
Ex |
%, НКПР |
0 - 50 |
7 |
12 |
0 - 50 |
0 - 50 |
|
СН4 |
объемная доля, % |
0 - 4,4 |
0,3 |
0,53 |
0 - 4,4 |
0 - 4,4 |
|
С3Н8 |
0 - 0,85 |
0,14 |
0,24 |
0 - 1 |
0 - 1 |
|
SСН |
%, НКПР |
0 - 99 |
7 |
12 |
0 - 99 |
0 - 99 |
|
СО2 |
объемная доля, % |
0 - 2 |
0,9 |
1,5 |
0 - 2 |
0 - 2 |
|
0 - 5 |
0 - 5 |
0 - 5 |
|
0 - 10 |
0 - 10 |
0 - 10 |
|
CO |
мг/м3 |
0 - 50 |
20 |
40 |
0 - 50 |
0 - 50 |
|
0 - 200 |
20 |
50 |
0 - 200 |
0 - 200 |
|
SO2 |
0 - 20 |
10 |
20 |
0 - 20 |
0 - 20 |
|
H2S |
0 - 20 |
3 |
10 |
0 - 20 |
0 - 20 |
|
0 - 40 |
10 |
25 |
0 - 40 |
0 - 40 |
|
NO2 |
0 - 10 |
2 |
10 |
0 - 10 |
0 - 10 |
|
Cl2 |
0 - 25 |
1 |
5 |
0 - 25 |
0 - 25 |
|
HCl |
0
- 30 |
5 |
25 |
0
- 30 |
0
- 30 |
|
NH3 |
0 - 150 |
20 |
100 |
0 - 150 |
0 - 150 |
Дополнительные технические характеристики
|
Характеристики |
Значения |
Примечание |
|
Время срабатывания сигнализации, с, не более |
15
30 |
для Ех, О2
для СО,
H2S,
SO2,
NO2,
СО2,
Cl2,
HCl, NH3 |
|
Время прогрева, мин, не более |
3 |
с оптическим каналом измерения не более 5
минут |
|
Температура окружающей среды, °С |
-30 ¸ +45
+1 ¸
+45 |
для модификаций работающих без насоса
для модификаций работающих с насосом |
|
Время работы без подзарядки, ч, не менее |
8
16 |
с термохимическим датчиком
без термохимического датчика |
|
Габаритные размеры, мм, не более |
140х95х45 |
|
|
Масса, кг, не более |
0,4 |
|
|
Срок службы, лет, не менее
для датчиков ,
H2S,
SO2,
NO2,
СО2,
Cl2,
HCl,
NH3
для датчиков О2,
Ех |
10
3
2 |
замена по заказу |
Достоинства:
-
возможность одновременного контроля от одного до
четырех газов;
-
цветной дисплей AMOLED;
-
наличие модификаций с оптическим каналом
измерения;
-
время работы без калибровки 6 месяцев;
-
хранение информации за 2 месяца при интервале
записи 1 минута и 2 года при интервале записи 1
час;
-
установка чувствительных элементов на разъемах;
-
съемный побудитель расхода;
-
взрывобезопасное исполнение;
-
подсчет средневзвешенного значения концентрации
по каждому каналу измерения;
-
широкий температурный диапазон;
-
mini USB выход;
-
зарядка через mini USB порт;
-
наличие световой и звуковой сигнализации;
-
малые габариты и масса;
-
надежная защита от пыли и влаги
-
одобрен РМРС и РРР.
Комплект поставки:
газоанализатор АНКАТ-7664Микро, комплект ЗИП,
техническая документация.
Дополнительное оборудование, поставляемое по
отдельному заказу
Для периодической поверки, корректировки показаний
по ПГС:
вентиль точной регулировки (ИБЯЛ.306577.002),
генератор ГДП-102 (ИБЯЛ.413142.002), источник
микропотока H2S «ИМ03-М-А2» (ИБЯЛ.418319.013-03),
источник микропотока SO2 «ИМ05-М-А2»
(ИБЯЛ.418319.013-05), источник микропотока NO2
«ИМ01-O-Г2» (ИБЯЛ.418319.013-01), источник
микропотока Cl2 «ИМ09-М-А2» (ИБЯЛ.418319.013-09),
(баллоны с ГСО-ПГС), трубка ПВХ 4х1,5.
Для корректировки показаний по ПГС: индикатор
расхода (ИБЯЛ.418622.003-05).
Для периодической поверки, корректировки показаний
по ПГС измерительных каналов NO2, H2S, SO2, Сl2 и
HCl:трубка Ф-4Д 4х1,0.
Для обеспечения принудительного отбора пробы во
время эксплуатации: мех резиновый (ИБЯЛ.302646.001),
побудитель расхода (ИБЯЛ.418315.048).
Для обеспечение отбора пробы из труднодоступных
мест: пробозаборник (ИБЯЛ.418311.033).

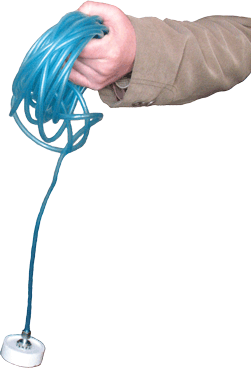

Для обеспечение отбора пробы из колодцев, а также
других мест, где возможно присутствие воды:
пробозаборник (ИБЯЛ.418311.050).
Сервисная программа для ПЭВМ: диск CD-R (с
программным обеспечением) ИБЯЛ.431212.009.
Для заряда батареи аккумуляторной: адаптер 220 В/USB
I0,5 A.
Замена датчиков, отработавших свой ресурс: датчики
согласно таблице.
Таблица для замены датчиков, отработавших свой
ресурс
|
Измерительный канал |
Диапазон
измерений |
Наименование
датчика |
Обозначение
датчика |
Обозначение
датчика в упаковке |
|
SСН |
0-99 % НКПР |
ИКД МИД-82
(SСН 0-99
% НКПР) |
ИБЯЛ.418414.106-37 |
ИБЯЛ.305649.039-37 |
|
С3Н8 |
0-1 %
объемной доли |
ИКД МИД-82
(С3Н8
0-50 % НКПР) |
ИБЯЛ.418414.106-36 |
ИБЯЛ.305649.039-36 |
|
СН4 |
0-4,4 %
объемной доли |
ИКД МИД-82
(СН4
0-99
% НКПР) |
ИБЯЛ.418414.106-32 |
ИБЯЛ.305649.039-32 |
|
CO2 |
0-2
%
объемной доли |
ИКД МИД-82
(СО2
0-2 % об.д.) |
ИБЯЛ.418414.106-33 |
ИБЯЛ.305649.039-33 |
|
СО2 |
0-5
%
объемной доли |
ИКД МИД-82
(СО2
0-5 % об.д.) |
ИБЯЛ.418414.106-34 |
ИБЯЛ.305649.039-34 |
|
0-10
%
объемной доли |
ИКД МИД-82
(СО2
0-10 % об.д.) |
ИБЯЛ.418414.106-35 |
ИБЯЛ.305649.039-35 |
|
Ех |
0-50 % НКПР |
датчик
термохимический |
ИБЯЛ.413226.075-01 |
ИБЯЛ.413923.033-01 |
|
О2 |
0-30 %
объемной доли |
датчик
кислорода |
ИБЯЛ.418425.010-18 |
ИБЯЛ.305649.040-15 |
|
СО |
0-200 мг/м3 |
датчик
электрохимический |
ИБЯЛ.418425.100-10 |
ИБЯЛ.305649.038-06 |
|
0-50 мг/м3 |
ИБЯЛ.418425.100-15 |
ИБЯЛ.305649.038-11 |
|
Н2S |
0-20
мг/м3 |
ИБЯЛ.418425.100-11 |
ИБЯЛ.305649.038-07 |
|
0-40 мг/м3 |
ИБЯЛ.418425.100-12 |
ИБЯЛ.305649.038-08 |
|
SO2 |
0-20 мг/м3 |
ИБЯЛ.418425.100-13 |
ИБЯЛ.305649.038-09 |
|
NO2 |
0-10 мг/м3 |
ИБЯЛ.418425.100-14 |
ИБЯЛ.305649.038-10 |
|
Cl2 |
0-25
мг/м3 |
ИБЯЛ.418425.100-16 |
ИБЯЛ.305649.038-12 |
|
HCl |
5-30
мг/м3 |
ИБЯЛ.418425.100-17 |
ИБЯЛ.305649.038-13 |
|
NH3 |
0-150
мг/м3 |
ИБЯЛ.418425.060-20 |
ИБЯЛ.305649.038-14 |
Пробозаборник для обеспечения отбора пробы из
колодцев, а также других мест, где возможно
присутствие воды (ИБЯЛ.418311.050)
Пробозаборник для обеспечения отбора пробы из
труднодоступных мест (ИБЯЛ.418311.033)
Побудитель расхода (ИБЯЛ.418315.048)
 |
