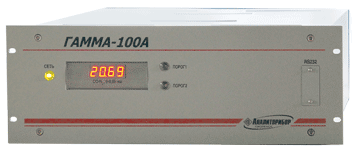

Многофункциональный газоанализатор многокомпонентных смесей ГАММА-100А (атомное исполнение)

Предназначен для определения оксида углерода (СО), диоксида углерода (СО2) и метана (CН4).

Область применения: контроль технологических процессов и воздуха рабочей зоны на АЭС.

Принцип измерения - оптико-абсорбционный;

Тип газоанализатора - стационарный;

Способ забора пробы - принудительный.

Газоанализатор выполняет следующие функции:

1. Цифровая индикация содержания определяемого компонента;;

2. Выдача световой индикации зеленого цвета при включении газоанализатора в сеть;

3. Выдача непрерывной световой красного цвета (”ПО-РОГ1” и ”ПОРОГ2”) и звуковой сигнализации, свидетельствую-щей о достижении содержания определяемого компонента установленных пороговых значений;

4. Коммутация внешних цепей двумя группами переключающихся контактов реле («сухой контакт») для автоматического включения (отключения) исполнительных устройств при срабатывании сигнализации “ПОРОГ1” и “ПОРОГ2”;

5. Выдачу информации о концентрации измеряемых компонентов в цифровом виде по RS485 или токовому выходу 4-20мА.

Условия эксплуатации газоанализаторов

Параметры	Значение
Диапазон температуры окружающей и анализируемой среды	от 5 до 50 °С
Диапазон давления анализируемой газовой среды	от 380 до 1400 мм. рт. ст.
Расход анализируемой газовой среды	(0,7 ±0,1) л/мин
Степень защиты	IP54
Номер зоны размещения газоанализаторов по ГОСТ 29075-91	2,0

Наименование газоанализаторов

ГАММА-100А-аа-ббб, где

аа - химическая формула компонента (СО, СО2, СН4);

ббб - верхний предел диапазона измерений в соответствии с таблицей.

Исполнения газоанализаторов

Наименование газоанализатора	Определяемый компонент	Единица физической величины	Диапазон измерения	Участок диапазона измерения, в котором нормируется основная погрешность	Пределы допускаемой основной погрешности газоанализатора
					Приведенной (g_д), %	Относительной (d_д), %
ГАММА-100А-СО-005	оксид углерода СО	объемная доля, млн^-1	0 – 500	0 – 200	±5	-
				200 – 500	-	±5
ГАММА-100А-СО-01	оксид углерода СО	объемная доля, млн^-1	0 – 1000	0 – 500	±5	-
				500 – 1000	-	±5
ГАММА-100А-СО₂-01	диоксид углерода СО₂	объемная доля, млн^-1	0 – 1000	0 – 500	±10	-
				500 – 1000	-	±10
ГАММА-100А-СО₂-5	диоксид углерода СО₂	объемная доля, %	0 – 5,0	0 – 2,0	±2	-
				2,0 – 5,0	-	±2
ГАММА-100А-СО₂-10	диоксид углерода СО₂	объемная доля, %	0 – 10,0	0 – 5,0	±2	-
				5,0 – 10,0	-	±2
ГАММА-100А-СН₄-01	метан СН₄	объемная доля, млн^-1	0 – 1000	0 – 500	±5	-
				500 – 1000	-	±5

Комплект поставки:

Газоанализатор ГАММА-100А, комплект ЗИП, эксплуатационная документация.

По отдельному заказу поставляется: баллоны с ГСО-ПГС; вентиль точной регулировки ИБЯЛ.306577.002-04; побудители расхода П-2,ПР-7, ПР-9; пульт контроля ИБЯЛ.422411.005, ка-бель связи SCF-13; диск с программным обеспечением ИБЯЛ.431214.353.
