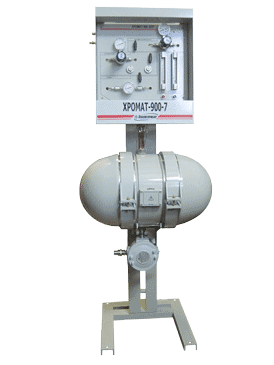

Промышленный газовый хроматограф
ХРОМАТ -
900 - 7
Предназначены для непрерывного автоматического
измерения молярной доли азота, кислорода, диоксида
углерода, углеводородов С1 - С5 и С6+высшие,
содержащихся в газе горючем природном в соответствии
с ГОСТ 31371.7-2008 “Газ природный. Определение
состава методом газовой хроматографии с оценкой
неопределенности методики выполнения измерения
молярной доли компонента”.
Область применения: подразделения ОАО “Газпром”
(газотранспортные, газовые магистрали,
газодобывающие, газораспределительные,
газопотребляющие и газоперерабатывающие
организации), в том числе при коммерческих расчетах
между хозяйствующими субъектами.
Тип хроматографа - стационарный
Режим работы - непрерывный
Режим измерения - циклический
Исполнение - взрывозащищенное, маркировка
взрывозащиты “1Exd[ib]IICT4X”
По числу каналов формирование аналитической
информации - одноканальный
Тип используемых детекторов: ДТП (детекторы по
тепло-проводности), ЭХД электрохимический детектор)
Состав хроматографа: блок аналитический (БА), блок
подготовки газов (БПГ), блок баллонный (ББ).
Основные технические характеристики
|
Характеристики |
Значение |
Примечание |
|
Максимальное число детекторов |
2 |
|
|
Время выхода на режим, мин, не более |
120 |
|
|
Расход газа-носителя, мл/мин, не более |
2 - 40 |
способ установки расхода газа-носителя и
расхода анализируемого газа – автоматический |
|
Расход анализируемого газа, мл/мин, не более |
50 |
|
Пределы детектирования:
по каналу с ДТП по пропану, г/см3,
не хуже |
3х10-9 |
|
|
Предел допускаемого значения ОСКО выходного
сигнала
(хроматографических пиков), % |
± 0,5 |
|
|
Температура окружающей среды,
0С |
от +1 до +50 |
|
|
Напряжение питания, В |
230+23-46 |
|
|
Потребляемая мощность, ВА, не более |
170
60 |
в режиме прогрева (выход на режим)
в номинальном режиме |
|
Степень защиты от внешних воздействий |
IP54 |
|
|
Тип газа-носителя |
гелий газообразный |
|
|
Габаритные размеры, мм, не более:
блок аналитически (БА)
блок подготовки газа (БПГ) |
650х630х425
520х510х370 |
модульная разборная конструкции |
|
Масса, кг, не более
блок аналитически (БА)
блок подготовки газа (БПГ) |
60
30 |
|
|
Длина линии связи между хроматографом и
ПЭВМ, м, не менее:
при соединении по интерфейсу
RS-485
по сети
Ethernet
(электрический кабель) |
1000
80 |
|
|
Проток обмена с внешним оборудованием |
MODBUS RTU |
|
Программное обеспечение хроматографа позволяет на
основе результатов измерения молярной доли
компонентов, приведенный к стандартным условиях,
выполнять расчет физико-химических показателей газа
горючего природного - теплоты сгорания, плотности,
относительной плотности и числа Воббе приведенных к
стандартным условиям сгорания в соответствии с ГОСТ
31369-2008.
Диапазоны измерения молярной доли компонентов
горючего газа природного и пределы абсолютной
погрешности
|
Наименование компонента |
Диапазон измерений молярной доли компонента
ГГП, молярная доля, % |
Пределы допускаемой абсолютной
погрешности D(х)
1)
,
молярная доля, %
|
|
Метан |
40
– 99,97 |
– 0,0187·х
+ 1,88 |
|
Этан |
0,005
–
15,0 |
0,04·х
+ 0,00026 |
|
Пропан |
0,005
– 6,0 |
0,06·х
+ 0,00024 |
|
Изобутан |
0,005
– 4,0 |
0,06·х
+ 0,00024 |
|
н–Бутан |
0,005 – 4,0 |
0,06·х
+ 0,00024 |
|
Изопентан |
0,005 – 2,0 |
0,06·х
+ 0,00024 |
|
н–Пентан |
0,005 – 2,0 |
0,06·х
+ 0,00024 |
|
Неопентан |
0,005 –
0,05 |
0,06·х
+ 0,00024 |
|
Гексаны (С6+) |
0,005
– 1,0 |
0,06·х
+ 0,00024 |
|
Диоксид углерода |
0,005 –
10,00 |
0,06·х
+ 0,0012 |
|
Азот |
0,005
–
15,0 |
0,04·х
+ 0,0013 |
|
Кислород |
0,005
– 2,0 |
0,06·х
+ 0,0012 |
|
1)
граница абсолютной погрешности при
доверительной вероятности р=0,95, в
процентах, соответствует расширенной
абсолютной неопределенности
U(х)
при коэффициенте охвата К=2
2)
углеводороды, более тяжелые, чем н-пентан,
рассматриваемые как единый «псевдокомпонент»
С6+высшие, измеряют как один компонент со
свойствами н-гексана
х – значение молярной доли компонента ГГП, % |
Достоинства
- полное соответствие новым требованиям по
определению компонентного состава природного газа
(ГОСТ 31371 - 2008, ГОСТ 31369 - 2008);
- минимальный расход анализируемого газа и
газа-носителя;
- взрывозащищенное исполнение по ГОСТ Р 51330.0-99,
обеспечиваемое видом - взрывонепроницаемая оболочка,
искробезопасная сеть;
- наличие пульта контроля, обеспечивающего
оперативный контроль функционирования и установку
режимов работы непосредственно по месту монтажа
хроматографа и имеющего взрывозащищенное исполнение
с маркировкой взрывозащиты 1ExibIICT6, без
применения ПЭВМ;
- автоматическая градуировка хроматографа;
- возможность работы в полевых условиях при
установке в термостатированный шкаф (поставляется по
отдельному заказу);
- осуществление связи между хроматографом и ПЭВМ до
1000 метров, при соединении по интерфейсу RS485;
- возможность сохранения в энергонезависимой памяти
информации о результатах измерений и градуировок за
последние 35 суток;
- обработка измерительной и служебной информации,
настройка и диагностика работы хроматографа
осуществляется ПК;
- аттестованное программное обеспечение.
Комплект поставки
Хроматограф в составе БА и БПГ, программное
обеспечение для ПЭВМ, методика поверки, руководство
по эксплуатации, руководство оператору, комплект
монтажных частей и принадлежностей.
По отдельному заказу поставляется:
- комплект поверочных газовых смесей;
- баллоны с газом носителем, вспомогательным газом;
- стойка баллонная;
- пульт контроля ИБЯЛ.422411.005-01;
- линия транспортирования пробы и устройства
пробоподготовки;
- ПЭВМ;
- средства поверки (ГСО-ПГС);
- термостатированный шкаф. |
