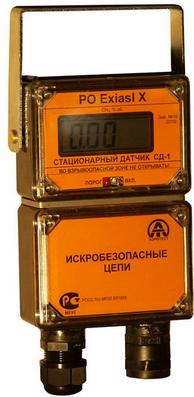

Стационарный датчик
СД -
1
 Описание
Датчик в зависимости от
модификации предназначен для непрерывного
автоматического контроля метана (СН4), углекислого
газа (СО2), токсичных газов (например СО) или
кислорода в атмосфере горных выработок (в том числе
угольных шахт) опасных по рудничному газу или пыли и
для передачи информации об измеренной концентрации в
аналоговом и цифровом виде.
Датчик может использоваться в
качестве самостоятельного измерительного прибора, а
также подключаться к различным системам контроля
шахтной атмосферы и имеет, как аналоговый выход
0,4-2,0В, так и цифровой выход RS485 (MODBUS RTU).
Съемная конструкция
чувствительного элемента датчика позволяет размещать
его как непосредственно на корпусе датчика, так и
выносить его на расстояние до 5 м. Датчик оснащен
«сухим» контактом на основе оптореле для управления
внешними исполнительными устройствами.
Диапазоны измерения и
основные погрешности в зависимости от модификации
| |
Диапазон измерения |
Пределы допускаемой
основной абсолютной погрешности |
|
Диапазон измерения метана
( СД
- 1
.М) |
0 ... 2,5 % об. |
± 0,1 % об. |
|
Диапазон контроля метана
( СД
- 1
.М) |
2,5 ... 100 % об. |
не нормируется |
|
Диапазон измерения
углекислого газа
( СД
- 1
.Д) |
0 ... 2,0 % об. |
± 0, 2% об. |
|
Диапазон показаний
углекислого газа
( СД
- 1
.Д) |
2,0 … 10,0% об. |
не нормируется |
|
Диапазоны измерения окиси
углерода
( СД
- 1
.Т.СО) |
0 … 100 ppm
100 ... 200 ppm |
± 6 ppm
± 10 ppm |
|
Диапазон измерения
кислорода ( СД
-
1 .Т.O2) |
0 … 30% об. |
± 0,5% об. |
Технические
характеристики
|
Принцип действия:
СД -
1 .М
СД -
1 .Д
СД -
1 .Т |
термокаталитический
инфракрасный
электрохимический |
|
Способ отбора пробы |
диффузионный |
|
Время установления
показаний, с, не более
СД -
1 .М
СД -
1 .Д
СД -
1 .Т |
8
60
60 |
|
Диапазон напряжения
питания постоянного тока, В |
6…15 |
|
Ток потребления (при
номинальном напряжении
питания), мА, не более
СД -
1 .М
СД -
1 .Д
СД -
1 .Т |
40
40
10 |
|
Тип индикатора |
жидкокристаллический |
|
Материал корпуса |
поликарбонат |
|
Уровень и вид
взрывозащиты |
РО ExiasI X |
|
Степень защиты от внешних
воздействий (по ГОСТ 14254) |
IP54 |
|
Габаритные размеры, мм
|
104 x145 х 44 |
|
Масса, г |
600 |
|
