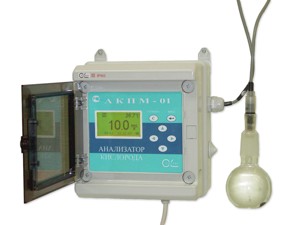

Стационарный кислородомер АКПМ-1-01Л
 Анализатор АКПМ-1-01Л в комплекте с АС-01 предназначен для измерений
концентрации и биохимического потребления кислорода (БПК) в природных и сточных
водах, регистрации кинетики процессов биологического окисления веществ и для
тестирования токсичности стоков.
Анализатор АКПМ-1-01Л также предназначен для определения парциального
давления растворенного кислорода, процента насыщения жидкостей кислородом (%
нас. О2) и температуры.
АКПМ-1-01Л применяется на очистных сооружениях, экологических и химических
лабораториях различных промышленных предприятий, ЦГСЭН, ЖКХ, организациях
Госкомприроды, медицине и т.д.
Измерения БПК проводят по методике ПНДФ14.1:2:3.4.123-97 в стандартных
склянках БПК 150-29/32-14/23.
Благодаря использованию АС с микрокатодом измерения могут проводиться в
неподвижных жидкостях, что позволяет отказаться от необходимости использовать
электромагнитные мешалки.
Комплект поставки
Измерительное устройство АКПМ-1-01
Амперометрический сенсор
Флакон с электролитом
Пробник для приготовления ноль раствора
Комплект монтажных петель
ЗИП
Кольцо резиновое на колпачок
Кольцо резиновое на сенсор
Паспорт, руководство по эксплуатации
Транспортная тара
Анализатор АКПМ-1-01Л обеспечивает:
Измерение концентрации, парциального давления кислорода и температуры в
жидких и газообразных средах.;
Автокалибровку по одной точке - атмосферному воздуху (для измерений в газах
и жидкостях);
Спецкалибровку при проведении измерений в неводных средах и культуральных
жидкостях;
Возможность проверки и калибровки нулевой точки (стабильность нулевой точки
гарантируется);
Автоматическая система синфазной температурной компенсации на свойства
мембраны и анализируемой жидкости;
Коррекцию барометрического давления и солености;
Коррекцию систематической погрешности «жидкость-газ»;
Автоматическую сигнализацию превышения пороговых уровней регулирования
кислорода и допустимых температур пробы;
Удобный интерфейс;
Возможность выбора удобной для оператора единицы измерения;
Подсветку графического дисплея и клавиатуры, комфортность работы в
затемненных условиях;
Дискретную запись результатов измерений в энергонезависимую память в режимах
Протоколирование и Электронный блокнот с возможностью отображения на графическом
дисплее и передачу в ПК;
Возможность автоматического управления химико-технологическими процессами с
помощью «сухих контактов»;
Передачу сигналов с помощью цифровых интерфейсов RS-232 / RS-485 / RS- 485
ModBus;
Программное обеспечение для приема сигналов по интерфейсу RS-232 на
персональном компьютере и обработки информации;
Дистанционную передачу сигналов с помощью стандартного токового выхода с
гальванической развязкой 0 - 5 мА / 0 - 20 мА / 4 - 20 мА;
Возможность настройки шкалы самописца на требуемый диапазон измерения и
задания коэффициента масштабирования при аварийном зашкаливании самописца.
Коэффициенты масштабирования: x2, x5, x10, x20;
Самодиагностику;
Простой и удобный монтаж;
Герметичность корпуса со степенью защиты IP-65;
Надёжность и простоту в обслуживании и эксплуатации;
Технические характеристики анализатора АКПМ-1-01Л
Диапазон измерений:
- концентрации кислорода, мкг/дм3
- концентрации кислорода, мг/дм3
- процента насыщения
жидкостей кислородом, %
- парциального давления кислорода, мм.рт.ст
- парциального давления кислорода, кПа
- температуры анализируемой
жидкости, oС
|
0,1-20000
0,01-100,00
0,01-200,00
0,1-2000
0,0001-200,00
0-50 |
Пределы допускаемой погрешности анализатора:
при измерении:
в
диапазоне: 0 - 2000 мкг/дм3
в диапазоне: 2 - 20 мг/дм3
в
диапазоне: 0 - 200 % нас.
в диапазоне: 0 - 20 кПа
в диапазоне: 20
- 200 кПа
в диапазоне: 0 - 200 мм.рт.ст.
в диапазоне: 200 - 2000
мм.рт.ст.
- температуры, oС |
+(1+0,025*А)
+0,025*А
+(0,1+0,015*А)
+(0,001+0,01*А)
+0,02*(А-10)
+(0,2+0,01*А)
+0,022·(А-100)
+0,3 |
| Время установления 95% показаний при скачкообразном изменении
концентрации кислорода при 25 oС, с, не более |
30 |
| Время установления рабочего режима после включения, мин, не более
|
5 |
| Срок службы амперометрического сенсора |
Не ограничен |
| Потребляемая мощность, В·A, не более |
5 |
| Напряжение питания: |
220/36 В, 50 Гц |
| Масса анализатора, кг, не более |
2 |
А - показания анализатора в выбранной единице измерения.
Основные свойства анализатора.
 |
Многофункциональность анализатора, сенсора. Возможность применения в
различных областях.
|
 |
Параметры сенсора выбраны из условия обеспечения требуемых
функциональных свойств и метрологических характеристик. Описание
принципа действия.
|
 |
Неразрушающий контроль. Влияние сенсора на анализируемую среду не
приводит к изменению ее физико-химических свойств и измеряемых
параметров.
|
 |
Независимость сигнала сенсора от скорости потока. Задача решена на
уровне сенсора, поэтому не требуется примененять стабилизаторы расхода.
|
 |
Малая величина систематической погрешности «жидкость-газ», ее
автоматическая коррекция и возможность проведения калибровки по газовой
смеси.
|
 |
Селективность сенсора к определяемому компоненту, «как ключ к замку».
|
 |
Автоматическая Температурная Компенсация.
Возможность измерения
температуры пробы.
|
 |
Долговечность сенсора.
|
 |
Параметры сенсора обеспечивают его работу в режиме измерения
парциального давления кислорода (водорода).
|
 |
Параметры сенсора обеспечивают его работу в режиме измерения
концентрации растворенного кислорода (водорода).
|
 |
Методическое и метрологическое обеспечение измерений.
|
 |
Возможность измерений в неподвижных пробах. Не требует применения
перемешивающих устройств.
|
 |
Представительность пробы (потока).
|
 |
Коррекция барометрического давления или высоты над уровнем моря.
|
|
