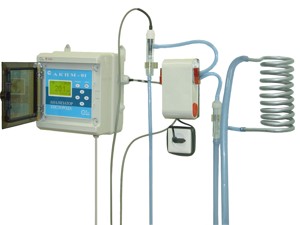

Стационарный кислородомер АКПМ-1-01Г
 Газоанализатор АКПМ-1-01Г предназначен для производственного определения
концентрации и/или парциального давления кислорода в газовых средах.
Анализаторы АКПМ-1-01Г в комплекте с устройством подготовки газовой пробы
УПГП-01 предназначены для решения задач энергосбережения, оптимизации процессов
горения топлива, экологического и производственного мониторинга воздуха
промышленной зоны, дымовых и топочных газов.
Анализатор АКПМ-1-01Г применяется в тепловой и атомной энергетике, в
химической, нефтеперерабатывающей и горнодобывающей промышленности, в
военно-промышленном и агропромышленном комплексах, в экологии, центрах
Госсанэпиднадзора и Госкомприроды.
В медицинской практике анализатор применяется для анализа дыхательных газовых
смесей, а также для комплектации наркозно-дыхательной аппаратуры, барокамер,
гипоксикаторов и концентраторов кислорода.
Комплект поставки
Измерительное устройство АКПМ-1-01
Амперометрический сенсор
Измерительная камера
Держатель камеры выносной
Флакон с электролитом
Пробник для приготовления ноль раствора
Комплект монтажных петель
ЗИП
Кольцо резиновое на колпачок
Кольцо резиновое на сенсор
Паспорт, руководство по эксплуатации
Транспортная тара
Анализатор АКПМ-1-01Г обеспечивает:
Измерение концентрации, парциального давления кислорода и температуры в
жидких и газообразных средах.;
Автокалибровку по одной точке - атмосферному воздуху (для измерений в газах
и жидкостях);
Спецкалибровку при проведении измерений в неводных средах и культуральных
жидкостях;
Возможность проверки и калибровки нулевой точки (стабильность нулевой точки
гарантируется);
Автоматическая система синфазной температурной компенсации на свойства
мембраны и анализируемой жидкости;
Коррекцию барометрического давления и солености;
Коррекцию систематической погрешности «жидкость-газ»;
Автоматическую сигнализацию превышения пороговых уровней регулирования
кислорода и допустимых температур пробы;
Удобный интерфейс;
Возможность выбора удобной для оператора единицы измерения;
Подсветку графического дисплея и клавиатуры, комфортность работы в
затемненных условиях;
Дискретную запись результатов измерений в энергонезависимую память в режимах
Протоколирование и Электронный блокнот с возможностью отображения на графическом
дисплее и передачу в ПК;
Возможность автоматического управления химико-технологическими процессами с
помощью «сухих контактов»;
Передачу сигналов с помощью цифровых интерфейсов RS-232 / RS-485 / RS- 485
ModBus;
Программное обеспечение для приема сигналов по интерфейсу RS-232 на
персональном компьютере и обработки информации;
Дистанционную передачу сигналов с помощью стандартного токового выхода с
гальванической развязкой 0 - 5 мА / 0 - 20 мА / 4 - 20 мА;
Возможность настройки шкалы самописца на требуемый диапазон измерения и
задания коэффициента масштабирования при аварийном зашкаливании самописца.
Коэффициенты масштабирования: x2, x5, x10, x20;
Самодиагностику;
Простой и удобный монтаж;
Герметичность корпуса со степенью защиты IP-65;
Надёжность и простоту в обслуживании и эксплуатации;
Технические характеристики анализатора АКПМ-1-01Г
Диапазон измерений:
- процентного содержания кислорода в газах,
об.%
- парциального давления кислорода, мм.рт.ст
- парциального
давления кислорода, кПа
- температуры анализируемой жидкости, oС
|
0,0001-100,00
0,1-2000
0,0001-200,00
0-50 |
Пределы допускаемой погрешности анализатора:
при измерении:
в
диапазоне: 0 - 20 об. %
в диапазоне: 20 - 100 об. %
в диапазоне: 0
- 20 кПа
в диапазоне: 20 - 200 кПа
в диапазоне: 0 - 200 мм.рт.ст.
в диапазоне: 200 - 2000 мм.рт.ст.
- температуры, oС |
+(0,001+0,01*А)
+0,02*(А-10)
+(0,001+0,01*А)
+0,02*(А-10)
+(0,2+0,01*А)
+0,022·(А-100)
+0,3 |
| Время установления 95% показаний при скачкообразном изменении
концентрации кислорода при 25 oС, с, не более |
30 |
| Время установления рабочего режима после включения, мин, не более
|
5 |
| Срок службы амперометрического сенсора |
Не ограничен |
| Потребляемая мощность, В·A, не более |
5 |
| Напряжение питания: |
220/36 В, 50 Гц |
| Масса анализатора, кг, не более |
2 |
А - показания анализатора в выбранной единице измерения.
Основные свойства анализатора.
 |
Многофункциональность анализатора, сенсора. Возможность применения в
различных областях.
|
 |
Параметры сенсора выбраны из условия обеспечения требуемых
функциональных свойств и метрологических характеристик. Описание
принципа действия.
|
 |
Неразрушающий контроль. Влияние сенсора на анализируемую среду не
приводит к изменению ее физико-химических свойств и измеряемых
параметров.
|
 |
Независимость сигнала сенсора от скорости потока. Задача решена на
уровне сенсора, поэтому не требуется примененять стабилизаторы расхода.
|
 |
Селективность сенсора к определяемому компоненту, «как ключ к замку».
|
 |
Автоматическая Температурная Компенсация.
Возможность измерения
температуры пробы.
|
 |
Долговечность сенсора.
|
 |
Параметры сенсора обеспечивают его работу в режиме измерения
парциального давления кислорода (водорода).
|
 |
Параметры сенсора обеспечивают его работу в режиме измерения
концентрации растворенного кислорода (водорода).
|
 |
Методическое и метрологическое обеспечение измерений.
|
 |
Возможность измерений в неподвижных пробах. Не требует применения
перемешивающих устройств.
|
 |
Представительность пробы (потока).
|
 |
Коррекция барометрического давления или высоты над уровнем моря.
|
|
