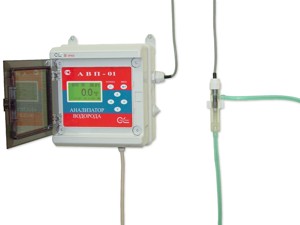

Стационарный водородомер АВП-01Т
 Анализатор АВП-01Т в комплекте с проточной измерительной камерой предназначен
для измерений концентрации водорода и температуры в потоке жидкостей.
Применяются при аналитическом контроле и управлении процессами водохимподготовки
в тепловой и атомной энергетике: ТЭЦ, ГРЭС, АЭС, теплосети и котельные.
Анализатор АВП-01Т применяется для контроля процессов высокотемпературной
коррозии технологического оборудования.
Анализаторы также применяются в химической, нефтеперерабатывающей
промышленности и в других областях народного хозяйства.
Комплект поставки
Измерительное устройство АВП-01
Амперометрический сенсор
Измерительная камера
Держатель камеры выносной
Флакон с электролитом
Набор переходников
Комплект монтажных петель
ЗИП
Кольцо резиновое на колпачок
Кольцо резиновое на сенсор
Паспорт, руководство по эксплуатации
Транспортная тара
Анализатор АВП-01Т обеспечивает:
Измерение концентрации, парциального давления водорода и температуры в
жидких и газообразных средах;
Автокалибровку по одной точке (для измерений в газах и жидкостях) - по
поверочной газовой смеси (ПГС);
Спецкалибровку по поверочной газовой смеси (ПГС) по оригинальной методике;
Возможность проверки и калибровки нулевой точки по воздуху (стабильность
нулевой точки гарантируется);
Автоматическая система синфазной температурной компенсации на свойства
мембраны и анализируемой жидкости;
Коррекцию барометрического давления и солености;
Коррекцию систематической погрешности «жидкость-газ»;
Автоматическую сигнализацию превышения пороговых уровней регулирования
водорода и допустимых температур пробы;
Удобный интерфейс;
Возможность выбора удобной для оператора единицы измерения;
Подсветку графического дисплея и клавиатуры, комфортность работы в
затемненных условиях;
Дискретную запись результатов измерений в энергонезависимую память в режимах
Протоколирование и Электронный блокнот с возможностью отображения на графическом
дисплее и передачу в ПК;
Возможность автоматического управления химико-технологическими процессами с
помощью «сухих контактов»;
Передачу информации с помощью цифровых интерфейсов RS-232 / RS-485 / RS- 485
ModBus;
Программное обеспечение для приема сигналов по интерфейсу RS-232 на
персональном компьютере и обработки информации;
Дистанционную передачу сигналов с помощью стандартного токового выхода с
гальванической развязкой и диапазонами 0 - 5 мА / 0 - 20 мА / 4 - 20 мА;
Возможность настройки шкалы самописца на требуемый диапазон измерения и
задания коэффициента масштабирования при аварийном зашкаливании самописца.
Коэффициенты масштабирования: x2, x5, x10, x20;
Самодиагностику;
Простой и удобный монтаж;
Герметичность корпуса со степенью защиты IP-65;
Надёжность и простоту в обслуживании и эксплуатации;
Технические характеристики анализатора АВП-01Т
Диапазон измерений:
- концентрации водорода, мкг/дм3
- концентрации водорода, мг/дм3
- парциального давления
водорода, мм.рт.ст
- парциального давления водорода, кПа
-
температуры анализируемой жидкости, oС
|
0-20000
0-20,00
0-2000,0
0-200,00
0-50 |
Пределы допускаемой погрешности анализатора:
при измерении:
в
диапазоне: 0 - 200 мкг/дм3
в диапазоне: 0,2 - 2 мг/дм3
в диапазоне: 2 - 20 мг/дм3
в диапазоне: 0 - 20 кПа
в
диапазоне: 20 - 200 кПа
в диапазоне: 0 - 200 мм.рт.ст.
в
диапазоне: 200 - 2000 мм.рт.ст.
- температуры, oС |
+(2.0+0.03*А)
+(0.05*А-2.0)
+(0.10*А-0.1)
+(0.1+0.03*А)
+(0.05*А-0.3)
+(1.0+0.03*А)
+(0.05*А-3.0)
+0,3 |
| Пределы допускаемой систематической погрешности «Жидкость-газ», %,
не более |
3 |
| Время установления 95% показаний при скачкообразном изменении
концентрации водорода при 25 oС, с, не более |
30 |
| Время установления рабочего режима после включения, мин, не более
|
5 |
| Срок службы амперометрического сенсора |
Не ограничен |
| Потребляемая мощность, В·A, не более |
5 |
| Напряжение питания: |
36/220 В, 50 Гц |
| Масса анализатора, кг, не более |
2 |
А - показания анализатора в выбранной единице измерения.
Основные свойства анализатора.
 |
Многофункциональность анализаторов АВП достигается благодаря широкому
ассортименту амперометрических сенсоров, обладающих заданными
функциональными свойствами и метрологическими характеристиками.
|
 |
Универсальность конструктивных решений АС, схемотехнических решений
измерительного устройства и программного обеспечения анализатора
позволяет стыковать его с любым АС. Это создает неограниченные
возможности анализаторам водорода АВП и расширяет круг задач, решаемых
при аналитическом контроле водорода в любых отраслях народного
хозяйства.
|
 |
Неразрушающий контроль достигается благодаря использованию АС с мини-
и микрокатодами, потребление водорода которыми незначительно.
|
 |
Независимость сигнала АС от скорости потока анализируемой жидкости
оставляет в прошлом стабилизаторы расхода и переливные устройства.
|
 |
Малая величина систематической погрешности «жидкость-газ», ее
автоматическая коррекция и возможность проведения калибровки по газовой
смеси.
|
 |
Селективность сенсора к определяемому компоненту, «как ключ к замку».
|
 |
Синхронность и высокая точность температурной компенсации обеспечили
минимизацию систематических погрешностей при калибровке и измерениях.
|
 |
Долговечность сенсора.
|
 |
Не требуется применять переливные устройства или стабилизаторы
расхода.
|
 |
Параметры сенсора обеспечивают его работу в режиме измерения
парциального давления водорода.
|
 |
Параметры сенсора обеспечивают его работу в режиме измерения
концентрации растворенного водорода.
|
 |
Высокие метрологические характеристики достигаются благодаря
оптимальным параметрам АС, выбранным исходя из расчетных соотношений,
полученных из анализа математических моделей, описывающих поведение АС.
|
 |
Возможность измерений в неподвижных пробах. Не требует применения
перемешивающих устройств.
|
 |
Представительность пробы (потока).
|
 |
Экономный расход пробы.
|
 |
Коррекция барометрического давления или высоты над уровнем моря.
|
|
