Портативный однокомпонентный газоанализатор ALTAIR PRO
Измерение одного газа в воздухе рабочей зоны
Портативный одноканальный газоанализатор индивидуального пользования ALTAIR
PRO предназначен для определения содержания О2, СО, H2S,
SO2, NO2, NH3, Cl2, HCN, или PH3
в воздухе рабочей зоны в целях обеспечения безопасности персонала на
предприятиях нефтегазодобывающей, нефтегазоперерабатывающей и прочих отраслей
промышленности.
- Внесен в Государственный реестр средств измерений Российской Федерации
- Имеет взрывозащищенное исполнение и допущен к применению Ростехнадзором
России
- Удобный, прочный, прорезиненный корпуc, класс защиты IP67
- Высокоэффективная звуковая, световая и вибросигнализация
- Настраиваемые пороги срабатывания тревог
- Легко заменяемые сенсор и батарейка (CR2)
- Управление всего одной кнопкой
- Встроенная память событий
- Несколько вариантов крепления (на ремне, на одежде, на каске, на шнуре)
Назначение и область применения
Газоанализатор ALTAIR PRO, в зависимости от исполнения предназначен для:
- непрерывного контроля и измерения объемной доли кислорода (О2) в воздухе
рабочей зоны;
- непрерывного контроля и измерения объемной доли или массовой
концентрации токсичных газов: оксида углерода (СО), сероводорода (Н2S),
диоксида азота (NO2), сернистого ангидрида (SO2), аммиака (NH3), хлора
(Cl2), двуокиси хлора (ClO2), фосфина (PH3), синильной кислоты (HCN);
- выдачи звуковой, световой, вибрационной и визуальной (с отображением на
дисплее) сигнализации при превышении измеряемой величиной установленных
пороговых значений.
Область применения газоанализатора
- контроль недостатка (избытка) кислорода в воздухе рабочей зоны;
- контроль содержания вредных веществ в воздухе рабочей зоны на уровне
предельно допустимых концентраций (ПДК) в соответствии с ГОСТ 12.1.005 и при
значительном превышении ПДК при аварийных ситуациях в целях обеспечения
безопасности персонала.
Эксплуатация во взрывоопасных зонах
Газоанализаторы АLTAIR PRO выполнены во взрывозащищенном исполнении и
предназначены для применения во взрывоопасных зонах помещений и наружных
установок с уровнем взрывозащиты «взрывобезопасный» для взрывоопасных сред
категории IIC, группы Т4.
Газоанализаторы ALTAIR PRO имеют маркировку взрывозащиты: 0 Ex ia IIC T4. Вид
взрывозащиты – «искробезопасная электрическая цепь ia» по ГОСТ Р 51330.10-99 и
«взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99.
Основные преимущества
Современные эффективные датчики MSA
Газоанализаторы ALTAIR PRO комплектуются быстродействующим датчиками MSA
20-ой серии. Срок службы всех датчиков составляет не менее 2-х лет, время
отклика и восстановления датчиков - менее 15 секунд.
Взрывозащищенное исполнение
Газоанализаторы ALTAIR PRO выпускаются во взрывозащищенном исполнении, имеют
разрешение на применение Ростехнадзора РФ и предназначены для эксплуатации во
взрывоопасных зонах предприятий нефтегазового комплекса, химической
промышленности, энергетике, пожарной охране и служб коммунального хозяйства.
Сигнализация
ALTAIR PRO оснащены устройствами звуковой (громкостью 95 дБ), световой
(четыре сверхярких светодиода с углом обзора 320°), вибрационной и визуальной
сигнализации (знаки LO или Hi на дисплее), которые срабатывают при превышении
концентрацией контролируемого газа установленных пороговых значений.

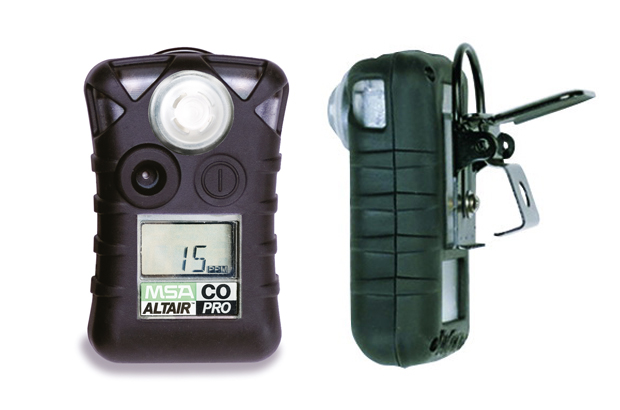

Прочная конструкция, малые габариты и вес
Приборы имеют прочный прорезиненный корпус, обеспечивающий защиту от
случайных падений даже 3-х метровой высоты, с превосходными характеристиками по
пыле и влагозащите (IP 67). Металлические резьбовые соединения гарантируют
стабильность конструкции во все время службы прибора. Вес ALTAIR PRO составляет
всего 120 г, габаритные размеры - 81х51х23 мм.
Четкий ЖК дисплей
Газоанализаторы ALTAIR PRO оснащены простым и удобным для чтения дисплеем с
подсветкой, на котором отображаются показания по контролируемому каналу
измерений, текущий статус тревоги, уровни срабатывания тревог, пиковые значения
измерений и индикатор величины текущего заряда батареи.
Управление одной кнопкой
Управление прибором осуществляется с помощью всего одной кнопки, позволяющий
получить доступ ко всем функциональным возможностям: включить подсветку,
активировать ИК-связь с ПК, произвести обнуление прибора, удалить пиковое
значение, провести проверку работоспособности.
Индикатор проверки работоспособности
ALTAIR PRO оснащены специальной функцией проверки работоспособности Gas Test.
Проверка запускается одним нажатием кнопки и проводится с подачей в прибор
контрольного газа. Прибор сравнивает свои показания с заданной концентрацией
(сохраненной в памяти) и, в случаи положительного результата теста, в течение
следующих 24-х часов на дисплее прибора будет отображаться индикатор,
подтверждающий успешное проведение проверки.
Встроенный адаптер для подачи газа позволяет проводить проверку без
использования дополнительных принадлежностей.
Встроенная память и передача данных на компьютер
Газоанализаторы ALTAIR PRO оснащены встроенной памятью, в которой
автоматически сохраняются последние 50 срабатываний сигналов тревог, а также
пиковых значений концентраций газов (минимальных по каналу кислорода) с периодом
записи один раз в 3 минуты. Передача данных на ПК осуществляется с помощью
ИК-порта приборов и программного обеспечения MSA Fivestar Link.
Техническая документация
В комплект поставки газоанализаторов ALTAIR PRO входит полный комплект
технической документации: паспорт, руководство по эксплуатации (на CD-ROM),
краткое руководство по запуску прибора и методика поверки (1 экз. на партию),
разработанная и утвержденная в установленном порядке.
Сертификаты
Газоанализаторы ALTAIR PRO сертифицированы на безопасность,
взрывозащищенность (имеет разрешение на применение Ростехнадзора России) и
внесены в государственные реестры средств измерений России, Казахстана, Украины
и Белоруссии.
Конструкция и модификации
Газоанализатор ALTAIR PRO представляет собой автоматический портативный
прибор непрерывного действия, оснащенный устройствами звуковой, световой,
вибрационной и визуальной сигнализации и предназначенный для контроля и/или
измерения одного газа.
Принцип измерения газов – электрохимический. Срок службы
электрохимических датчиков MSA составляет не менее 2-х лет.
Конструктивно ALTAIR PRO выполнен в прочном пластиковом прорезиненном
корпусе, выдерживающем экстремальные воздействия и падения с 3-х метровой
высоты. Управление прибором осуществляется с помощью одной единственной
кнопки.
Способ отбора пробы – диффузионный.
Замена измерительного датчика по завершению срока службы в ALTAIR PRO
происходит очень быстро благодаря специально разработанной конструкции
прибора. Компактная и высокоэффективная CR2 батарейка обеспечивает работу
ALTAIR PRO в течение более одного года. Батарейка легко доступна и очень
просто заменяется.
ALTAIR PRO имеет высококонтрастный жидкокристаллический графический
дисплей с подсветкой, обеспечивающий отображение результатов измерений
объемной доли или массовой концентрации определяемых компонентов (в
зависимости от исполнения), пиковых значений концентраций компонентов,
уровней срабатывания тревог, индикатора, подтверждающего успешно проведенную
проверку работоспособности и индикатора величины текущего заряда батареи.
Газоанализаторы ALTAIR PRO оснащены памятью данных и ИК-интерфейсом,
предназначенным для вывода данных на персональный компьютер.

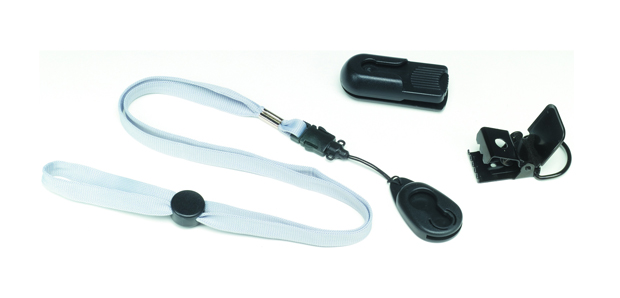

Прибор поставляется со специальным зажимом, позволяющим его надежно
крепить на одежде и носить даже в самых трудных условиях без риска потери.
Также к прибору поставляются специальный зажим как у мобильного телефона со
шнуром для ношения на шее или руке и зажим для крепления на каске.

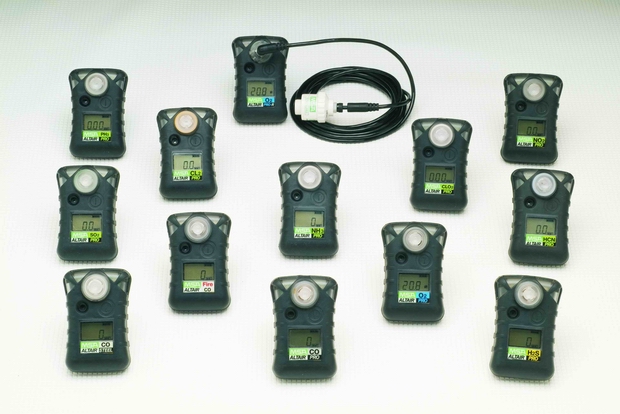

Исполнения
Газоанализаторы ALTAIR PRO выпускаются в нескольких исполнениях,
отличающихся друг от друга определяемым компонентом, а также значениями
установленных порогов срабатывания сигнализаций и единицами измерений.
Заказной
номер |
Исполнение, опреде-
ляемый компонент |
Нижний порог тревоги |
Верхний порог тревоги |
Порог тревоги STELL (15 мин.) |
Порог тревоги TWA (8 ч.) |
| 10113295 |
ALTAIR PRO O2 |
19,5 %(об.) |
18,0 %(об.) |
- |
- |
| 10113296 |
ALTAIR PRO СO |
20 мг/м3 |
100 мг/м3 |
100 мг/м3 |
20 мг/м3 |
| 10113297 |
ALTAIR PRO H2S |
10 мг/м3 |
20 мг/м3 |
20 мг/м3 |
10 мг/м3 |
| 10113300 |
ALTAIR PRO H2S |
7 мг/м3 |
14 мг/м3 |
14 мг/м3 |
7 мг/м3 |
| 10113301 |
ALTAIR PRO SO2 |
3,8 ppm |
7,6 ppm |
7,6 ppm |
3,8 ppm |
| 10113299 |
ALTAIR PRO CL2 |
1 мг/м3 |
2 мг/м3 |
2 мг/м3 |
1 мг/м3 |
| 10113298 |
ALTAIR PRO NH3 |
20 мг/м3 |
40 мг/м3 |
40 мг/м3 |
20 мг/м3 |
| 10113302 |
ALTAIR PRO HCN |
1 ppm |
2 ppm |
2 ppm |
1 ppm |
| 10113305 |
ALTAIR PRO NO2 |
1 ppm |
2 ppm |
2 ppm |
1 ppm |
| 10113303 |
ALTAIR PRO PH3 |
0,1 ppm |
0,2 ppm |
0,2 ppm |
0,1 ppm |
Примечания:
- порог тревоги STELL – контроль среднего значения за последние 15
минут работы прибора;
- порог тревоги TWA - контроль среднего значения за последние 8 часов
работы прибора.
Основные метрологические характеристики
Диапазоны измерений и пределы допускаемой основной погрешности
газоанализатора ALTAIR PRO.
| Исполнение, определяемый компонент |
Диапазон измерений (показаний) |
Пределы допускаемой
основной погрешности |
Разрешение дисплея |
Область применения |
| абсолютной |
относительной |
ALTAIR PRO
О2 |
2-25 % (об.)
(0-25 % (об.)) |
±0,7% (об.) |
- |
0,1 % (об.) |
контроль содержания О2 |
ALTAIR PRO
СО |
0-1500 ppm |
±4 ppm
(0-20 ppm) |
±20 %
(20-1500 ppm) |
1 ppm |
контроль ПДК в.р.з. |
| 0-1740 мг/м3 |
±4 мг/м3
(0-20 мг/м3) |
±20 %
(20-1740 мг/м3) |
1 мг/м3 |
ALTAIR PRO
H2S |
0-200 ppm |
±2 ppm
(0-10 ppm) |
±20 %
(10-200 ppm) |
1 ppm |
контроль ПДК в.р.з. |
| 0-284 мг/м3 |
±2 мг/м3
(0-10 мг/м3) |
±20 %
(10-284 мг/м3) |
1 мг/м3 |
ALTAIR PRO
SO2 |
0-20,0 ppm |
±1,25 ppm
(0-5 ppm) |
±25 %
(5-20 ppm) |
0,1 ppm |
контроль ПДК в.р.з. |
ALTAIR PRO
NO2 |
0-20,0 ppm |
±1,25 ppm
(0-5 ppm) |
±25 %
(5-20 ppm) |
0,1 ppm |
контроль ПДК в.р.з. |
ALTAIR PRO
NH3 |
0-100 ppm |
±6,25 ppm
(0-25 ppm) |
±25 %
(25-100 ppm) |
1 ppm |
контроль ПДК в.р.з. |
| 0-70 мг/м3 |
±5 мг/м3
(0-20 мг/м3) |
±25 %
(20-70 мг/м3) |
1 мг/м3 |
ALTAIR PRO
CL2 |
0-20,0 ppm |
±1,25 ppm
(0-5 ppm) |
±25 %
(5-20 ppm) |
0,1 ppm |
контроль аварийных ситуаций |
| 0-59 мг/м3 |
±3,75 мг/м3
(0-15 мг/м3) |
±25 %
(15-59 мг/м3) |
0,1 мг/м3 |
ALTAIR PRO
HCN |
0-10,0 ppm
(0-30,0 ppm) |
±2,5 ppm |
- |
0,5 ppm |
контроль аварийных ситуаций |
ALTAIR PRO
PH3 |
0-1,00 ppm
(0-5,00 ppm) |
±0,25 ppm |
- |
0,05 ppm |
контроль аварийных ситуаций |
Время установления показаний, Т90, не более:
- по каналу О2 - 30 секунд;
- по каналу CO - 60 секунд;
- по каналу H2S - 30 секунд;
- по каналу SО2 - 83 секунд;
- по каналу NО2 - 66 секунд;
- по каналу NH3 - 66 секунд;
- по каналу Cl2 - 180 секунд;
- по каналу HCN - 220 секунд;
- по каналу PH3 - 66 секунд.
Технические характеристики
| Техническая характеристика |
Значение |
| Количество одновременно измеряемых компонентов |
один (O2, CO, H2S, SO2,
NO2, NH3, Cl2, HCN, PH3) |
| Индикация измеренной концентрации |
во всех исполнениях – да |
| Исполнение |
взрывозащищенное, маркировка 0 Ex ia IIC T4 |
| Тип защиты от пыли и брызг |
IP 67 (прорезиненный корпус) |
| Электропитание |
одна незаменяемая литиевая батарея типа CR2 со
сроком службы не менее 1-го года |
| Способ отбора газовой пробы |
диффузионный |
| Сигнализация |
звуковая (95 дБ), световая (четыре светодиода,
различимые под углом 320°), вибрационная, визуальная на дисплее, 4
порога срабатывания тревоги |
| Пороги сигнализации |
4 (нижний, верхний, STELL – по среднему значению за
15 мин, TWA – по среднему значению за 8 часов) |
| Дисплей |
жидкокристаллический графический, с подсветкой |
| Память результатов |
встроенная, журнал событий емкостью 50 событий |
| Габаритные размеры (ВхШхТ) |
81х51х23 мм |
| Масса |
120 г |
| Диапазон рабочих температур |
от минус 20 °С до 50 °С кратковременно - от минус 40
°С до плюс 50 °С |
| Диапазон относительной влажности, без конденсации |
от 10 до 95 % |
| Гарантийный срок эксплуатации |
2 года с даты ввода в эксплуатацию (за исключением
батареи) |
| Средний срок службы датчиков |
O2, CO, H2S - 2 года
SO2,
NO2, NH3, Cl2, HCN, PH3
– 1 год |
Базовый комплект поставки
| № п/п |
Наименование |
Кол-во |
| 1 |
Газоанализатор ALTAIR PRO с крепежным зажимом |
1 шт. |
| 2 |
Комплект документации (руководство по эксплуатации
на CD-ROM, паспорт, краткое руководство по запуску прибора) |
1 шт. |
| 3 |
Методика поверки (на партию приборов) |
1 шт. |
Дополнительные элементы поставки
Заказной
номер |
Наименование |
| 10041107 |
Ручной ремешок для переноски прибора |
| 10040002 |
Клипса для крепления прибора на каску/пояс/со
шнурком |
| 10047596 |
Внешний электрический пробоотборный насос-зонд |
| 10103191 |
Пробоотборный зонд, гибкий, 300 мм |
| 10103189 |
Пробоотборный шланг, 3 м, полиуретан, проводящий |
| 10082834 |
ИК-USB адаптер для подключения прибора к ПК |
| 10088099 |
Программное обеспечение MSA Link на CD |
|
