APNA-370 Газоанализатор / Газоанализаторы и системы контроля технологических процессов и выбросов промышленных предприятий / Каталог продукции

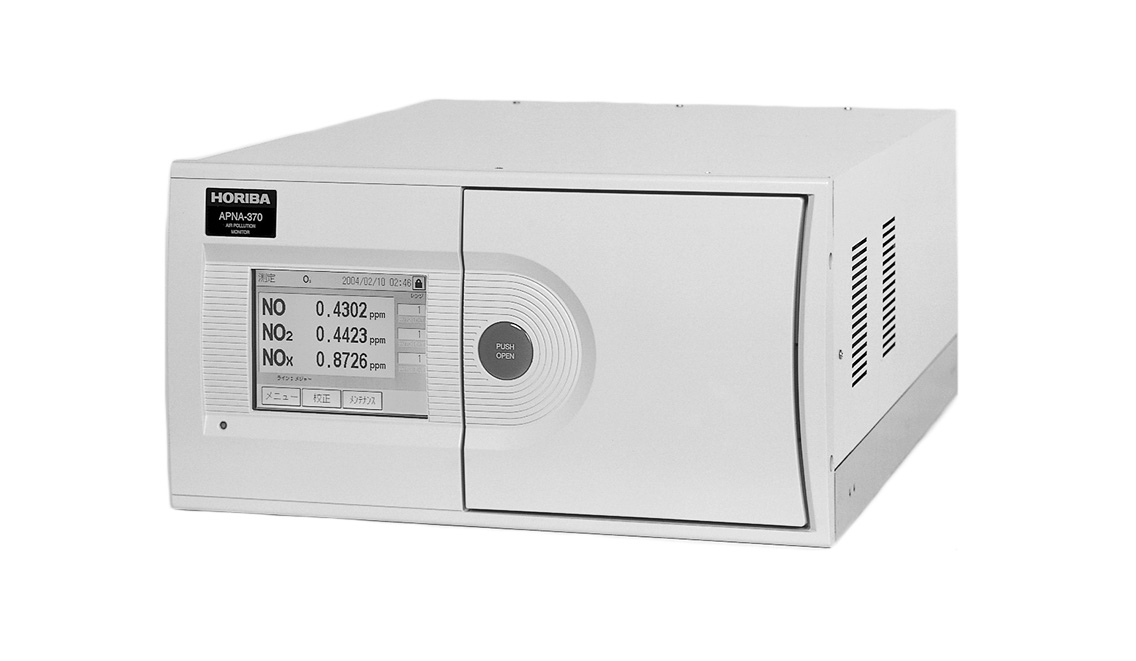

Газоанализатор APNA-370

Измерение NО, NO2, NOX и NH3 в атмосферном воздухе

Внесен в Государственный реестр средств измерений Российской Федерации под № 54532-13

Назначение и область применения

Газоанализатор APNA-370, в зависимости от модификации, предназначен для измерения массовой концентрации или объемной доли NО, NO2, NH3 и определения расчетным методом NOX в атмосферном воздухе и может применяться в передвижных и стационарных лабораториях экологического мониторинга атмосферы населенных мест и на границе санитарно-защитной зоны промышленных предприятий.

Конструкция и принцип действия

Газоанализатор представляет собой стационарный моно- или двухблочный, автоматический прибор непрерывного действия с принудительным отбором пробы с помощью встроенного побудителя расхода.
Газоанализатор выпускается в двух модификациях:
- APNA-370 - для измерения NO, NO2 и расчета NOx;
- APNA-370 NH3 в комплекте с внешним конвертером CU-2 - для измерения NH3 и расчета NOХ.
На лицевой панели газоанализатора расположены органы управления, сенсорный графический жидкокристаллический дисплей, разъем для карты памяти типа CF, корпус основного фильтра, служебный последовательный порт.
На задней панели расположены последовательный порт ввода/вывода данных RS-232C, аналоговый выход (4-20) мА ил (0-20) мА (опционально) и порт Ethernet.

Принцип действия газоанализатора APNA-370 – хемилюминесцентный, основанный на нескольких химических реакциях, в результате которых молекулы NO2 переходят в возбужденное состояние.
По мере возвращения возбужденных молекул к стабильному состоянию генерируется химическое излучение в диапазоне волн 600-3000 нм. Интенсивность этого излучения будет пропорциональна концентрации молекул NO. Путем измерения интенсивности излучения определяется концентрация NO в образце. Процесс восстановления приводит к переходу NO2 в NO, концентрацию которого можно измерить. Таким образом, концентрация NO2 определяется разностью между концентрацией NO при пропускании образца газа через преобразователь и концентрацией NO в ситуации, когда газ не пропускается через преобразователь.
В газоанализаторе APNA-370 используется метод перекрестной модуляции. Суть метода заключается в том, что концентрация целевого компонента рассчитывается из разности между сигналом, полученным от анализируемого газа, и сигналом, полученным от того же анализируемого газа, но без измеряемого компонента. Использование подобной методики позволяет свести к нулю влияние множества мешающих факторов для стабильной работы газоанализатора в течение длительных периодов времени.

На рисунке 1 представлена схема аналитического блока анализатора APNA-370.
Анализируемый газ делится на два равных потока. Первый поток через соленоидный клапан направляется в реакционную кювету. Второй поток направляется на конвертер NO2 > NO (линия А) после чего через соленоидный клапан попадает в реакционную кювету, где происходит реакция с озоном. После реакции часть прореагировавшего газа направляется на линию С. В этом газе отсутствует измеряемый компонент (NO), так как он уже окислился избытком озона в реакционной камере. Клапаны переключаются каждые 0,75 секунды. Сначала линия В, затем линия А, затем линия С.
Расчет концентраций можно представить следующими выражениями NO = NOB – NOC, NOx = NOA – NOC, NO2 = NOx – NO.

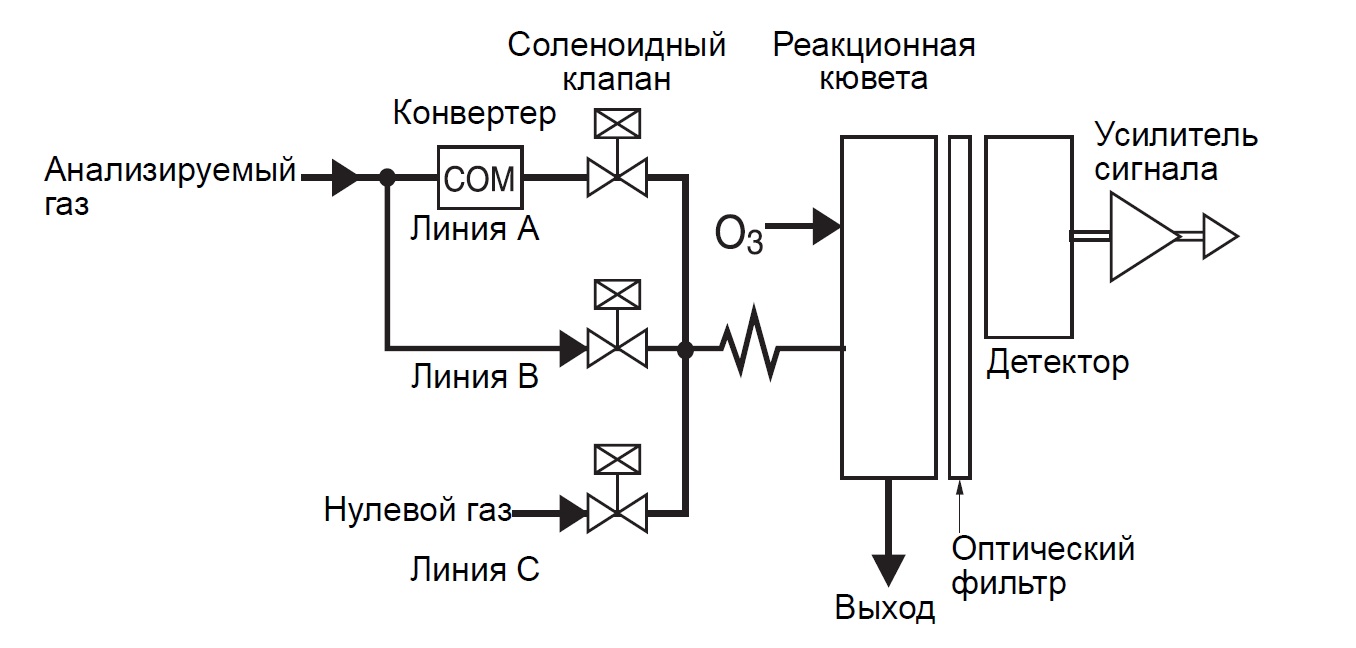

Рисунок 1. Схема аналитического блока газоанализатора APNA-370

Особенности модификации APNA-370 NH3

В модификации APNA-370 NH3 для измерения NH3 используется внешний конвертер NH3 (CU-2), конструктивно расположенный в отдельном корпусе. При этом анализируемый газ разделяется на два потока, первый направляется в конвертер NH3, в котором происходит преобразование NH3 в NOX, а затем в газоанализатор, где происходит преобразование NO2 в NO. Второй поток анализируемого газа напрямую направляется на газоанализатор, где происходит преобразование NO2 в NO. Далее вычисляется разность концентраций NO. Полученные данные используются для расчета концентрации NH3.

На рисунке 2 представлена схема аналитического блока анализатора APNA-370 NH3 в комплекте с внешним конвертером NH3.
На линию А подается: ?NO=NO+NO2, а на линию В: ?NO=NO+NO2+NH3 из блока CU-2. После реакции часть прореагировавшего газа направляется на линию С. В этом газе отсутствует измеряемый компонент (NO), так как он уже полностью окислился в реакционной камере избытком озона (O3). Клапаны переключаются каждые 0,75 секунды в следующем порядке: сначала линия В, затем линия А, после линия С. Расчет концентраций можно представить следующим выражениями CNO+NO2=NOA–NOC, CNO+NH3+NO2=NOB-NOC, CNH3=CNO+NH3+NO2-CNO+NO2.

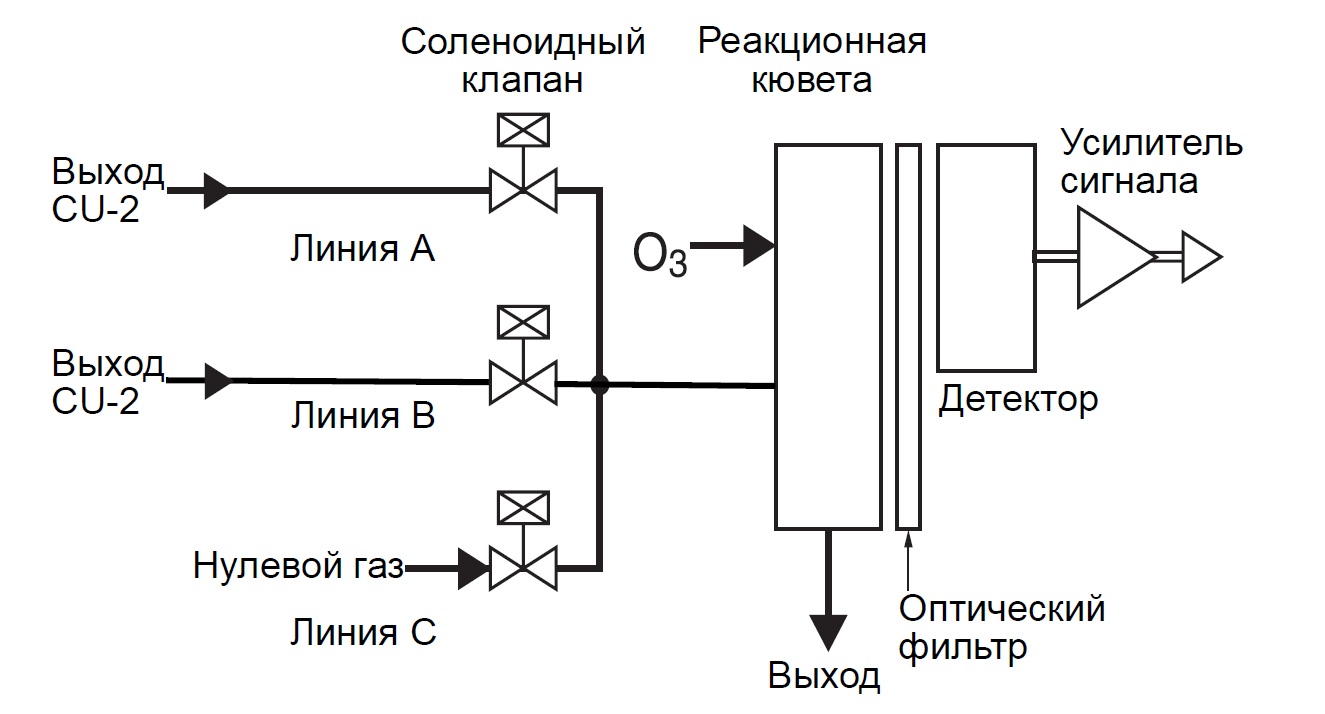

Рисунок 2. Схема аналитического блока газоанализатора APNA-370 NH3 с внешним конвертером

Основные преимущества Высокая точность измерений

Благодаря использованию в газоанализаторе интерференционно-компенсационного детектора, нулевой газ, используемый при калибровке нулевых показаний прибора, автоматически очищается от примеси СО, что обеспечивает высокую точность измерений.

Высокая чувствительность и стабильность измерений

В газоанализаторе используется принцип двойной перекрестной модуляции потоков с использованием химической люминесценции что позволяет использовать один тип датчика и обеспечивает высокую чувствительность и стабильность измерений.

Возможность долговременных измерений

В состав газоанализатора APNA-370 входит осушающий модуль с автоматической функцией восстановления, который обеспечивает приток сухого воздуха, как источника озона. Это делает возможными непрерывные и долговременные измерения.

Дополнительные опции

Газоанализатор поставляется уже полностью готовым к работе. Однако для повышения удобства пользования и улучшения работы газоанализатора могут быть заказаны следующие дополнительные опции:

  • Плата с Ethernetинтерфейсом для доступа и управления анализатором через TCP/IP протокол.
  • Плата аналоговых выходных сигналов(4-20) мА или (0-20) мА для подключения анализатора к аналоговым считывающим устройствам.
  • Встроенный термостат для установки источника микропотока NO2.
    Источник микропотока позволит контролировать работу газоанализатора (на месте и удаленно) без использования дорогостоящих поверочных газовых смесей. И только в случае обнаружения расхождений будет необходимо произвести проверку по калибровочному газу из баллона и внести поправки в показания источника микропотока или газоанализатора.
  • Источник микропотока NO2.
    Одного источника хватает на один год работы. Если газоанализатор на какое-то время отключается, необходимо извлечь источник и хранить его в холодном и тёмном месте, а после установки обратно заново откалибровать. В тех случаях, когда такая операция может требоваться часто, термостат может быть смонтирован снаружи прибора для удобства доступа.
  • Отдельный вход для калибровочного газа с соответствующим соленоидным клапаном, обеспечивающим переключение между измеряемым/калибровочным газами. Для работы с газами без давления.
  • Отдельный вход для калибровочного и нулевого газов с соответствующим соленоидным клапаном, обеспечивающим переключение между измеряемым/нулевым/калибровочным газами. Для работы с газами без давления.
  • Ротаметр для контроля расхода на байпасе.
  • Отдельный вход для калибровочного и нулевого газов с соответствующим соленоидным клапаном, обеспечивающим переключение между измеряемым/нулевым/калибровочным газами. Для работы с газами под давлением 0,5 бар. Со встроенным расходомером на байпасе и тревожной сигнализацией.
Основные метрологические характеристики
Модификация Определяемый компонент Диапазон измерений Пределы допускаемой основной погрешности
приведенной относительной
APNA-370 Оксид азота (NO) 0-4,0 мг/м3 (0-3,0 ppm) ±20 % (от 0 до 0,07 мг/м3)
±20 % (от 0 до 0,05 ppm)
±20 % (св. 0,07 до 4,0 мг/м3)
±20 % (св. 0,05 до 3,0 ppm)
Диоксид азота (NO2) 0-2,0 мг/м3 (0-1,0 ppm) ±20 % (от 0 до 0,10 мг/м3) ±20 % (от 0 до 0,05 ppm) ±20 % (св. 0,10 до 2,0 мг/м3) ±20 % (св. 0,05 до 1,0 ppm)
APNA-370 NH3 Аммиак (NH3) 0-2,5 мг/м3 (0-3,0 ppm) ±20 % (от 0 до 0,04 мг/м3)
±20 % (от 0 до 0,05 ppm)
±20 % (св. 0,04 до 2,5 мг/м3)
±20 % (св. 0,05 до 3,0 ppm)
Основные технические характеристики
Характеристика Значение
Принцип измерений перекрестная модуляция, хемилюминесценция для NO, каталитическое окисление NH3 > NOx
Предел обнаружения 0,5 ppb
Номинальная цена единицы наименьшего разряда индикатора 0,0001 мг/м3 (0,0001 ppm)
Время прогрева газоанализатора не более 3 ч
Время установления показаний T0,9 не более 90 с (по каналам NO, NO2), не более 300 с (по каналу NH3)
Расход анализируемой газовой смеси на входе газоанализатора 0,8 дм3/мин (встроенный насос)
Автокомпенсация давление, температура
Электропитание от сети (230±23) В; (50±1) Гц
Потребляемая мощность не более 240 ВА
Выходные сигналы RS-232C, (4-20) мА или (0-20) мА – опционально
Дисплей ЖК сенсорный, показания в мкг/м3 или ppb
Индикация измеренное значение, диапазон измерений, сообщения об ошибках, состояние экрана
Язык меню русский и др.
Корпус 19 дюймов с телескопическими рельсами и брекетами
Габаритные размеры (Д?Ш?В) 430x550x221 мм (газоанализатор), 430x550x310 мм (конвертер CU-2)
Масса около 21 кг (газоанализатор), около 11 кг (конвертер CU-2)
Условия эксплуатации:
- диапазон рабочих температур
- относительная влажность (без конденсации влаги)
- атмосферное давление

от 5 ?С до 40 ?С
до 80 %
от 84,0 до 106,7 кПа
Средний срок службы 10 лет
