Газоанализатор МОНОЛИТ

Малогабаритный газоанализатор

Назначение и область применения

Газоанализатор МОНОЛИТ — многофункциональный прибор, предназначенный для определения содержания загрязняющих веществ в промышленных выбросах топли-восжигающих установок при проведении экологического контроля или оптимизации процесса горения топлива.

Сертификаты об утверждении типа средств измерений

Сертификат РФ
Сертификат Республики Казахстан
Сертификат Республики Беларусь

Дополнительные возможности

Газоанализатор МОНОЛИТ обладает рядом дополнительных возможностей:

сбор и статистическая обработка результатов измерений (вычисление средних значений) за 20-минутный интервал времени;
вычисление объемного расхода потока отходящих газов (м³/с) и массового выброса (г/с) загрязняющих веществ на основе результатов выполненных измерений;
передача протокола измерений из памяти газоанали затора на персональный компьютер в формате MS Word.

Определяемые компоненты и параметры

Газоанализатор МОНОЛИТ позволяет определять содержание всех основных компонентов, образующихся в результате горения органического топлива: О2, СО, СО2, NO, NO2, NOx и SO2. Кроме того, газоанализатор измеряет температуру, избыточное давление (разряжение) и скорость газового потока в точке отбора пробы, а также вычисляет технологические параметры контролируемой установки — коэффициент избытка воздуха, коэффициент потерь тепла и КПД сгорания топлива.

Принцип действия

Принцип действия газоанализатора основан на применении комплекта электрохимических ячеек для измерения содержания газовых компонентов, термоэлектрического преобразователя для измерения температуры, двухплечевого мембранного датчика для измерения давления и трубки Пито для измерения скорости газового потока.

Конструкция и базовые модификации

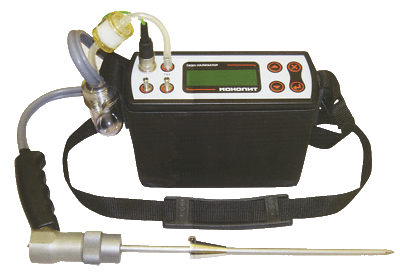

Конструктивно газоанализатор выполнен в прочном пластиковом корпусе, на лицевую панель которого выведены дисплей, клавиатура и все коммутационные разъемы и штуцера. Измерительная информация отображается на жидкокристаллическом дисплее, оснащенном подсветкой. Электропитание газоанализатора может осуществляться как от внутреннего аккумулятора, так и от сети переменного напряжения.

Газоанализатор выпускается в восьми базовых модификациях, при этом модификации «Газ» предназначены для контроля установок с «низким» содержанием вредных веществ в выбросах (работающих на природном газе), а модификации «МТ» — для контроля установок с «высоким» содержанием вредных веществ в выбросах (работающих на мазуте, угле и т. д.).

Взрывозащищенное исполнение

Модификации с индексом «Ех» выполнены во взрывоза-щищенном исполнении, что позволяет их эксплуатировать даже во взрывоопасных зонах.

Расширенный температурный диапазон эксплуатации

Модификации с индексом «Т» оснащены системой внутреннего обогрева, что позволяет их эксплуатировать при температуре окружающей среды до минус 30 С.

Высокая точность измерений

Благодаря использованию в модификациях «Монолит Газ» датчиков с более высокой чувствительностью, измерение низких концентраций СО, NO и SO₂ выполняется с максимально возможной для электрохимического метода точностью.

Память данных

Встроенная память данных газоанализатора рассчитана для постоянного хранения 100 полных блоков данных, каждый из которых может включать в себя результаты измерений концентраций газов, температуры, давления и скорости газового потока. Впоследствии записанные данные могут быть распечатаны на принтере или переданы на персональный компьютер.

Документирование результатов

ИК-термопринтер, поставляемый с газоанализатором, позволяет распечатывать протоколы измерений как непосредственно во время проведения измерений, так и после их завершения при считывании данных из памяти прибора.

Удобство эксплуатации

В комплект поставки газоанализатора МОНОЛИТ входит кожаная утепленная сумка, в которой может транспортироваться прибор и все его принадлежности. Она же предназначена для эксплуатации прибора в зимнее время года без извлечения его из сумки.

Для работы с прибором в летнее время поставляется легкая матерчатая сумка с ремнем для переноски.

Методическое обеспечение

В комплект поставки газоанализатора входит полный комплект технической документации, включая методику выполнения измерений, разработанную и утвержденную в установленном порядке и допущенную к применению на территории РФ.

Принадлежности и аксессуары

По желанию заказчика прибор может комплектоваться про-боотборными зондами и трубками Пито различной (от 300 до 2000 мм) длины, а также электрическим блоком осушки пробы и дополнительным противопылевым металлокерами-ческим фильтром.

В комплект поставки могут также входить калибровочные газовые смеси в баллонах под давлением.

Технические характеристики

Измеряемый компонент/параметр	Принцип измерений	Диапазон измерений	Погрешность измерений	Модификация газоанализатора
Кислород (О₂)	электрохимический сенсор	0-21% об.	±0,2% (об.)	все
Оксид углерода (СО)	электрохимический сенсор	0-500 мг/м³ 0-1000мг/м³ 0-2000 мг/м³ 0-5000 мг/м³ 0-10000 мг/м³0-50000 мг/м³	±5 мг/м³ или ±5% ±7,5 мг/м или ±5% ±10 мг/м³ или±5% ±25 мг/м³ или ±5% ±50 мг/м³ или ±5% ±250 мг/м³ или ±5%	Монолит Газ Монолит Газ Монолит МТ Монолит МТ Монолит МТ Монолит МТ
Оксид азота (NO)	электрохимический сенсор	0-500 мг/м³0-2000 мг/м³0-5000 мг/м³	±5 мг/м³ или ±5% ±10 мг/м³ или ±5% ±25 мг/м³ или ±5%	Монолит Газ Монолит МТ Монолит МТ
Диоксид азота (NO₂)	электрохимический сенсор	0-200 мг/м³	±10 мг/м³	все
Сернистый ангидрид (SO₂)	электрохимический сенсор	0-500 мг/м³0-2000 мг/м³0-5000 мг/м³ 0-10000 мг/м³	±10 мг/м³ или ±5% ±15 мг/м³ или ±5% ±25 мг/м^э или ±5% ±50 мг/м³ или ±5%	Монолит Газ Монолит МТ Монолит МТ Монолит МТ
Температура газового потока	термопара	-20...+800°С	±2 °С или ±2%	все
Избыточное давление/ разряжение газового потока	мембранный датчик	±(0-50) гПа	±0,2 гПа или ±2%	все
Скорость газового потока	трубка Пито	4-50 м/с	±2 м/с	все

Рассчитываемые величины	объемная доля диоксида углерода (СО,) объемная доля суммы оксидов азота (NO_X) коэффициент избытка воздуха (1,00-9,99) коэффициент потерь тепла (0-99,9%) КПД сгорания топлива (0-99,9%)
Единицы измерений	мг/м³, ррт, мгО₂ (приведенные к базовому содержанию О₂)
Дополнительные возможности	сбор статистических данных расчет объемного расхода и массового выброса передача данных на персональный компьютер
Срок службы электрохимических сенсоров	кислород— 1,5-2 года остальные компоненты — 2-3 года
Калибровка	автоматическая калибровка нуля калибровка чувствительности 1 раз 3 месяца
Отбор газовой пробы	встроенный мембранный насос (0,8 л/мин)
Электропитание	от сети переменного тока или от встроенного аккумулятора
Время работы без подзарядки аккумулятора	не менее 10 ч
Дисплей	алфавитно-цифровой, 4 строки по 20 символов с подсветкой
Память данных	100 полных блоков
Принтер	внешний ИК термопринтер
Интерфейс	последовательный RS 232 С
Габаритные размеры	200 х 76 х 140 мм (Д х Ш х В)
Масса	не более 2 кг (5 кг с принадлежностями)
Диапазон рабочих температур	от 0 до 45 °С (стандартный) от минус 30 до плюс 45 °С (расширенный)

Базовые модификации:

Монолит МТ
Монолит МТ Т
Монолит МТ Ех
Монолит МТ Ex T

Монолит Газ
Монолит Газ Т
Монолит Газ Ех
Монолит Газ Ex T

Примечания:

модификации «Газ» предназначены для контроля установок с «низким» содержанием вредных веществ в выбросах (см. таблицу)
модификации «МТ» предназначены для контроля установок с «высоким» содержанием вредных еществ в выбросах (см. таблицу)
модификации с индексом «Ех» выполнены во взрывозащищенном исполнении (остальные — в обычном)
модификации с индексом «Т» имеют расширенный температурный диапазон эксплуатации (остальные — стандартный)

Комплект поставки:

пробоотборный зонд длиной 350 или 740 мм (другие длины по запросу)
влагоотделитель
внешний фильтр очистки
блок питания/зарядное устройство
сумка для транспортировки
комплект документации (включая методику выполнения измерений)
ИК-термопринтер (по запросу)
трубка Пито (по запросу)
электрический блок осушки пробы (по запросу)
калибровочные газовые смеси в баллонах под давлением (по запросу)
