Газоанализатор ЭКСПЕРТ

Газоанализатор ЭКСПЕРТ Точность во всех измерениях

Назначение и область применения

Газоанализатор ЭКСПЕРТ-универсальный многофункциональный прибор, предназначенный для определения содержания загрязняющих веществ в промышленных выбросах топливосжигающих установок при проведении экологического контроля или оптимизации процесса горения топлива.

Определяемые компоненты и параметры газоанализатора ЭКСПЕРТ

Газоанализатор ЭКСПЕРТ позволяет определять содержание всех основных компонентов, образующихся в результате горения органического топлива - О₂, СО, СО₂, NO, NO₂, NO_X, SO₂ и углеводородов. Кроме того, газоанализатор измеряет температуру, избыточное давление (разряжение) и скорость газового потока в точке отбора пробы, температуру окружающей среды, а также вычисляет технологические параметры контролируемой установки - коэффициент избытка воздуха, коэффициент потерь тепла и КПД сгорания топлива.

Сертификаты об утверждении типа средств измерений

Сертификат РФ
Сертификат Республики Казахстан
Сертификат Республики Беларусь

Принцип действия газоанализатора ЭКСПЕРТ

Принцип действия газоанализатора основан на применении комплекта электрохимических ячеек и оптического сенсора для измерения содержания газовых компонент, термоэлектрического преобразователя для измерения температуры, двухплечевого мембранного датчика для измерения давления и трубки Пито для измерения скорости газового потока.

Конструкция

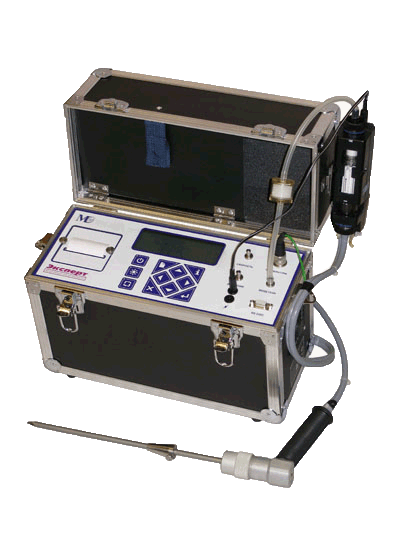

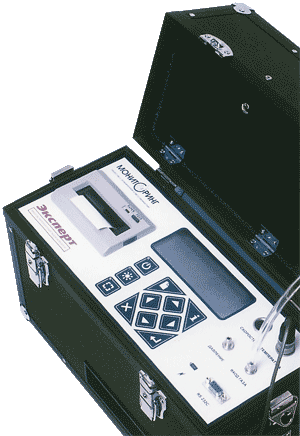

Газоанализатор выпускается в шести базовых модификациях, отличающихся друг от друга перечнем определяемых компонентов, диапазонами и погрешностью измерений. Модульная конструкция газоанализатора позволяет легко изменять базовые модификации и комплектовать прибор в зависимости от измерительных задач заказчика. Конструктивно газоанализатор выполнен в прочном корпусе-чемоданчике, на лицевую панель которого выведены дисплей, клавиатура, принтер и соединительные разъемы. Измерительная информация отображается на жидкокристаллическом дисплее, оснащенном подсветкой. Электропитание газоанализатора может осуществляться как от внутреннего аккумулятора, так и от сети переменного напряжения.

Высокая точность измерений

Благодаря использованию двух разнодиапазонных электрохимических ячеек по каждому каналу измерений, газоанализатор ЭКСПЕРТ обладает высочайшими метрологическими характеристиками как в области измерения высоких и средних концентраций, так и в области измерения низких концентраций, обеспечивая требуемую природоохранными документами точность измерений (суммарная относительная погрешность не более ± 25%), начиная уже с 20 мг/м³.

Выбор единиц измерений

По выбору оператора результаты измерений содержания определяемых компонентов могут выводится на дисплей не только в объемных процентах или ррт, но и в мг/м³, приведенных к нормальным условиям или откорректированных по отношению к точке отсчета О₂. При печати протокола измерений результаты выводятся одновременно во всех трех единицах.

Универсальность

Газоанализатор ЭКСПЕРТ может применяться для контроля выбросов практически от всех типов топливосжигающих установок, работающих на всех видах топлива (природный газ, уголь, мазут и т. д.) и эксплуатирующихся на предприятиях теплоэнергетики, нефтегазодобывающей, нефтегазоперераба-тывающей, нефтехимической, химической и других отраслей промышленности.

Измерение углеводородов

В модификациях «про» газоанализатор помимо электрохимических ячеек оснащается оптическим сенсором, позволяющим измерять содержание углеводородов, что является важным показателем полноты сгорания топлива.

Измерение скорости

При дополнительном оснащении газоанализатора трубкой Пито с её помощью может измеряться скорость газового потока. Это существенно упрощает дальнейшее вычисление полной массы выбросов веществ.

Защита сенсоров

С целью увеличения срока службы электрохимических ячеек газоанализатор оборудован дополнительным насосом, обеспечивающим продувку ячеек чистым воздухом при превышении их диапазона измерений.

Система осушки газа

В модификациях «про» газоанализатор комплектуется внешним электрическим блоком осушки газовой пробы, основанном на использовании элементов Пельтье, и гарантирующим, что измерения проводятся для сухих газов.

Статистическая обработка результатов

Для соблюдения требований по представлению результатов при экологическом контроле в газоанализаторе имеется возможность сбора и статистической обработки результатов измерений за любой интервал времени. При этом по каждому каналу измерений вычисляются среднее, максимальное и минимальное значения за заданный интервал.

Расчет массового выброса

В газоанализаторе имеется дополнительная сервисная функция, позволяющая рассчитать массовый выброс загрязняющих веществ (в г/сек) на основе результатов инструментальных измерений.

Память данных

Память данных газоанализатора рассчитана для постоянного хранения 100 полных блоков данных, каждый из которых включает один набор измеренных и рассчитанных величин. Впоследствии, записанные данные могут быть считаны для просмотра, распечатки или передачи на компьютер. Тем самым пользователь освобождается от необходимости документирования результатов во время проведения измерений.

Документирование результатов

Встроенный принтер позволяет распечатать протокол результатов всех измерений и вычислений как непосредственно во время проведения измерений, так и позднее при считывании данных из памяти прибора.

Подключение к компьютеру

Газоанализатор оснащен интерфейсом RS 232C, с помощью которого данные могут передаваться на персональный компьютер. Данные передаются в виде ASCII-файлов, которые затем могут быть импортированы в различные редакторы электронных таблиц.

Методическое и метрологическое обеспечение

В комплект поставки газоанализатора входит методика выполнения измерений, разработанная и утвержденная в установленном порядке, прошедшая экологическую экспертизу и допущенная к применению на территории РФ.

По желанию заказчика прибор комплектуется поверочными газовыми смесями в баллонах под давлением, предназначенными для контроля точности результатов измерений и периодической калибровки газоанализатора в процессе эксплуатации.

Технические характеристики газоанализатора ЭКСПЕРТ

Измеряемый компонент/параметр	Принцип измерений	Диапазон измерений	Погрешность измерений	Модификация газоанализатора
Кислород (0₂)	электрохимический сенсор	0-21% (об.)	±0,2% (об.)	все
Оксид углерода (СО)	электрохимический сенсор	0-10000 мг/м³0-500 мг/м³0-10000 мг/м³	±5 мг/м³ или ±5% ±5 мг/м³ или ±5% ±25 мг/м³ или ±5%	Универсал Газ МТ
Оксид азота (N0)	электрохимический сенсор	0-5000 мг/м³0-500 мг/м³0-5000 мг/м³	±5 мг/м³ или ±5% ±5 мг/м³ или ±5% ±25 мг/м³ или ±5%	Универсал Газ МТ
Диоксид азота (N0₂)	электрохимический сенсор	0-200 мг/м³	±5 мг/м³ или ±5%	все
Сернистый ангидрид (S0₂)	электрохимический сенсор	0-10000 мг/м³0-10000 мг/м³	±5 мг/м³ или ±5% +25 мг/м³ или ±5%	Универсал МТ
Водород (Н₂)	электрохимический сенсор	0-1 % (об.)	±50 рргл или ±5%	по заказу
Углеводороды (по метану)	оптический сенсор	0-5000 мг/м³	±25 мг/м³ или ±5%	только с индексом «про»
Температура газового потока	термопара	-20...+800 °С	±2°С или ± 2%	все
Температура окружающей среды	термосопротивление	0...+50°С	±1°С	все
Избыточное давление газового потока	мембранный датчик	±(0-50) гПа	±0,2 гПа или ±2%	все
Скорость газового потока	трубка Пито	4-50 м/с	±2 м/с	по заказу

Рассчитываемые величины	объемная доля диоксида углерода (СО,) объемная доля суммы оксидов азота (NO_X) коэффициент избытка воздуха (1,00-9,99) коэффициент потерь тепла (0-99,9%) КПД сгорания топлива (0-99,9%)
Единицы измерений	мг/м³, ррт, мг О₂ (приведенные к точке отсчета по О₂)
Точка отсчета по О₂	устанавливается пользователем
Срок службы электрохимических сенсоров	кислород - 1,5-2 года остальные компоненты - 2-3 года
Калибровка	автоматическая калибровка нуля после включения калибровка чувствительности 1 раз в 3 месяца
Отбор газовой пробы	встроенный мембранный насос (1,5-2,0 л/мин)
Электропитание	от сети переменного тока 220 В / 50 Гц или от встроенного аккумулятора 12 В / 7 Ач
Время работы без подзарядки аккумулятора	не менее 10 ч (при работе в комплекте с электрическим блоком осушки пробы - не менее 3 ч)
Дисплей	алфавитно-цифровой, 4 строки по 20 символов с подсветкой
Память данных	100 полных блоков
Принтер	термопринтер, 25 символов в строке
Интерфейс	последовательный RS 232 С
Габаритные размеры	370 х 310 х 180 мм (ДхВ х Ш)
Масса	от 6 до 9 кг (от 8 до 11 кг с принадлежностями)
Диапазон рабочих температур	от 5 до 40 °С, кратковременно от 0 до 50 °С

БАЗОВЫЕ МОДИФИКАЦИИ:

Эксперт Универсал про, Эксперт Универсал стандарт	газоанализаторы универсального назначения для контроля установок, работающих на любом виде топлива.
Эксперт Газ про, Эксперт Газ стандарт	газоанализаторы специального назначения для контроля установок, работающих на природном газе.
Эксперт МТ про, Эксперт МТ стандарт	газоанализаторы специального назначения для контроля установок, работающих на угле и мазуте.

Примечание- модификации с индексом «про» оснащаются оптическим сенсором для измерения углеводородов

Принадлежности:

пробоотборный зонд со встроенной термопарой длиной 740 мм (другие длины по запросу);
пробоотборный шланг с компенсирующим кабелем термопары длиной 3 м;
рукоятка зонда;
трубка Пито (по запросу);
электрический блок осушки пробы (для модификаций «про» или по запросу);
каплеотделитель (для модификаций «стандарт»);
сумка для транспортировки;
газовые смеси в баллонах (по запросу).
