Стационарный газоанализатор кислорода СГК-101М
Назначение:
Газоанализатор кислорода СКГ 101М предназначен для
непрерывного измерения объемного содержания кислорода в газовых смесях и
передачи данных на регистрирующие приборы в виде токового сигнала и на
персональный компьютер (далее - ПК) по каналу RS–485.
Краткое описание:
Принцип действия газоанализатора основан на измерении ЭДС чувствительного
элемента (твердоэлектролитного датчика), возникающей вследствие различия
парциальных давлений кислорода в сравнительной и анализируемых газовых смесях.
Конструктивно газоанализаторы состоят из измерительной камеры со встроенным
датчиком кислорода, соединенной с пробоотборным зондом, и измерительного блока,
в котором размещается измерительный модуль.

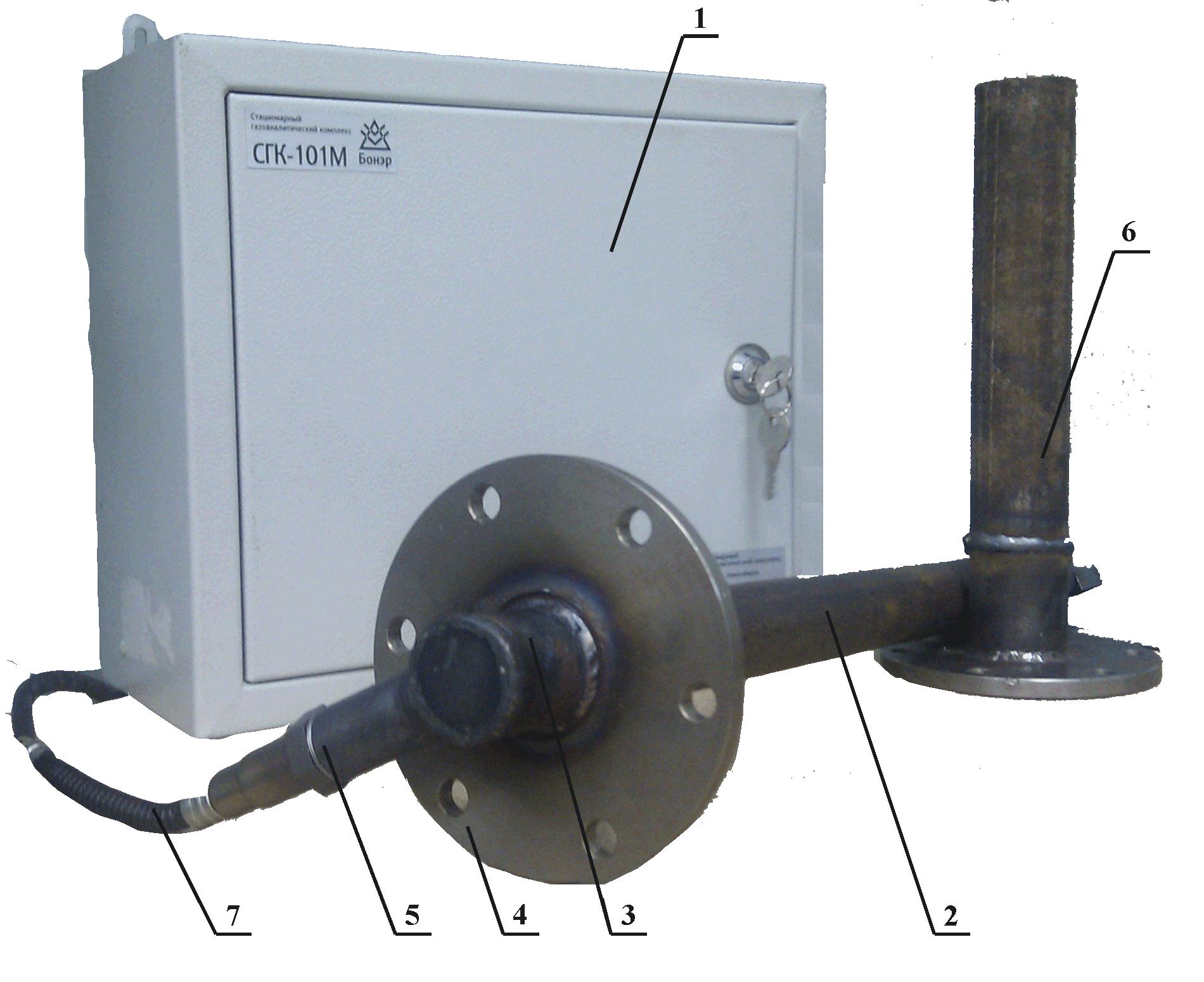

Газоанализатор состоит из измерительной камеры (3) со встроенным датчиком
кислорода (5), соединенной с пробоотборным зондом (2) и измерительного блока в
прочном металлическом шкафу (1), фланца (4), переходного патрубка (6),
соединительного кабеля (7).
| Технические характеристики: |
|
| Диапазон измерения концентраций, % |
0-21 |
| Пределы допускаемой основной абсолютной погрешности в диапазоне
измерения объемной доли кислорода (0-5) % (?0), % |
± 0,2 |
| Пределы допускаемой основной относительной
погрешности в диапазоне измерения объемной доли кислорода (5-21) % (?0),
% |
± 5 |
| Время установления показаний, с, не более |
10 |
| Температура анализируемого газового потока, °С |
0-800 |
| Запыленность анализируемого газового потока, г/м3, не
более |
30 |
| Влажность анализируемого газового потока, % |
0-100 |
|
Скорость потока анализируемой среды в газоходе, м/с
|
2-15 |
| Выходной сигнал при сопротивлении нагрузки (0-2,5)
кОм, мА |
4-20 |
| Время прогрева газоанализатора, мин, не более |
40 |
| Напряжение питания от сети переменного тока частотой
(50 ± 1) Гц, В |
220 |
| Потребляемая мощность, В·А, не более |
60 |
|
Габаритные размеры блока измерительного (длина х ширина х
высота), мм, не более |
260х220х160 |
|
Измерительная камера со встроенным датчиком кислорода
(диаметр, длина), мм |
36, 40 |
| Длина погружаемой части пробоотборного зонда, мм, не
более |
2000 |
| Масса блока измерительного, кг, не более
|
5,5 |
| Масса измерительной камеры со встроенным датчиком кислорода, кг, не
более |
6 |
| Допустимая производственная вибрация: |
|
| - с частотой, Гц, не более |
25 |
| - амплитудой, мм, не более |
0,1 |
|
Рабочие условия эксплуатации: |
|
|
- температура окружающей среды, °С |
5-45 |
|
- относительная влажность окружающего воздуха при
температуре 35 °С, %, не более |
80 |
| - атмосферное давление, мм рт. ст. |
630-800 |
| Вероятность безотказной работы за 1000 ч, не менее
|
0,95 |
| Средняя наработка на отказ, ч, не менее |
4000 |
| Средний срок службы, лет, не менее |
5 |
|
