СУП - система управления процессами
Система управления процессами CУП предназначена как правило для
управления технологическими процессами отдельного участка производства
Область применения СУП:
Управление котлом(энергетика), центральный тепловой пункт, управление
участками подачи муки, сахара, патоки на кондитерской фабрике, управление кустом
при газонефтедобычи, контроль загазованности и управление вентиляционным
оборудованием в угледобывающей промышленности и.д.
Основная область применения Суп – регулирование и контроль параметров
отдельного процесса(процессов) в области промышленной автоматизации производства
различных отраслей..
Классическая схема организации автоматизации отдельно участка производства:
- Выделение отдельных процессов для конкретного участка производства,
подлежащего автоматизации.
- Выбор датчиков и исполнительных механизмов для каждого из процессов
- Выбор электронного модуля управления процессом (МУП-подчиненный,) для
каждого из процессов.
- Выбор электронного модуля общего управления(МОУ - мастер), к которому по
сети(MODBUS) подключаются все модули МУП, и который ведет общую координацию
управления прцессами. Причем модуль МОУ является одним из вариантов модулей
МУП.
Система управления процессами СУП (на базе модулей МУП,МОУ) должны быть
оптимальной по соотношению цена/качество и функциональным возможностям.
Составные части СУП:
- Модуль общего управления МОУ(мастер), предназначенный для координации
работы модулей управления процессами МУП(подчиненные), а также для поддержки
связи с внешей ЭВМ(АСУТП).
- Модуль управления управления процессом МУП(подчиненный), предназначенный
для управления конкретным процессом участка производства. Количество МУП
определяется количеством процессов, подлежащих автоматизации.
- ЭВМ, предназначенная, для сбора данных(архивирования), визуализации и
настройки процессов управления на автоматизируемом участке производства.
- Программное обеспечение СУП включает: OPC-Сервер, клиентское
приложение(сетевое),работающее через OPC-сервер,предназначенное для сбора
данных(архивирования), визуализации и настройки процессов управления на
автоматизируемом участке производства.
Примечание:
- Система управления процессами СУП органично вписывается в АСУТП,
благодаря ОPC-серверу, поставляемому с СУП.
- Если нет необходимости в общей координации работы модулей управления
процессами МУП, модуль МОУ можно не использовать, а модули МУП напрямую
подключить по RS-485 к ЭВМ(АСУТП).

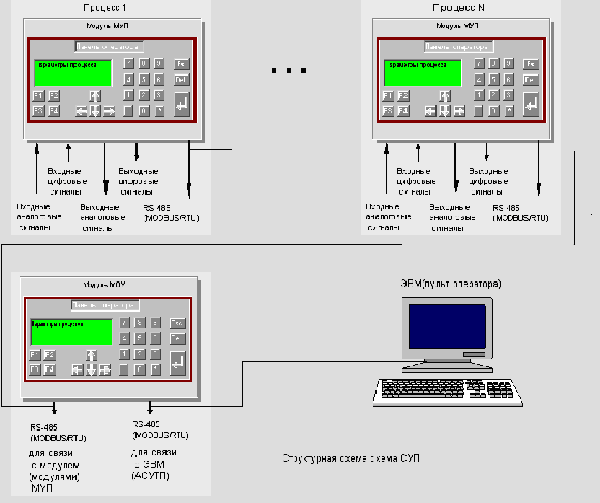

Структурная схема схема СУП
Примеры применения CУП

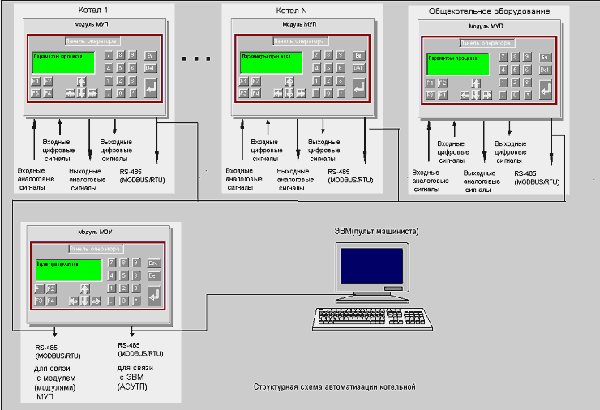

Применение системы управления процессами СУП в
энергетике(автоматизация котельной).
|
