Газоанализатор АНТ-К1

Твердоэлектролитный газоанализатор погружного типа АНТ-К1 являются аналогом анализаторов кислорода ТДК-3М, АКВТ-01, АНКАТ,  ГАНК, АКГ-МП, ГИАЦИНТ, ИКТС-11, ЭКОН-ВТ, MRU, LAMTEC  и  предназначены для непрерывного измерения объемной доли кислорода в дымовых газах на котельных установках объектов теплоэнергетики, в кислородно-воздушных смесях, а также в защитных инертных средах.

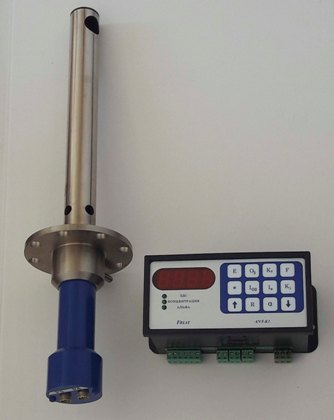

Газоанализаторы состоят из двух частей: погружного зонда, содержащего датчик, и электронного блока.

Электронный блок имеет 3 токовых выхода (0-5 и 4-20 мА по содержанию кислорода и 4-20 мА по коэффициенту альфа). Диапазоны токовых выходов настраиваются с помощью клавиатуры.

В газоанализаторах отсутствует необходимость принудительной прокачки. Они имеют высокое быстродействие, величина которого регулируется на клавиатуре электронного блока. Время выхода газоанализатора на рабочий режим после включения составляет 3 минуты.

АНТ-К1 имеет одинаковые с ТДК-3м электрические и механические коммуникации.

Взаимозамена ТДК-3м и АНТ-К1 производится только комплектом.

Основные технические характеристики

Диапазон показаний объемной доли кислорода, %                                        от 0 до 99,9

Рабочая температура ячейки, °C                                                                       700

Предел допускаемой относительной погрешности

в интервале (2-21)% кислорода, %                                                                 ± 3

Предел допускаемой абсолютной погрешности

в интервале (0-2)% кислорода, %                                                                       ± 0,06

Быстродействие (t0.9), с                                                                                     10

Потребляемая мощность, Вт, не более                                                             10

Габаритные размеры электронного блока, мм                                                155х85х72

Длина погружной части зонда, мм                                                                  от 260 до 2000

Масса электронного блока, кг                                                                           0.550

Масса зонда с погружной частью 260 мм, кг                                                    1.5

Максимальное расстояние между зондом и электронным блоком, м          250

Напряжение питания, В                                                                                    от 85 до 265

Температура воздуха в месте крепления измерительного блока, °С            от 5 до 55

Диапазон температуры  воздуха в месте крепления зонда, °С, не менее    от минус 30 до 100 (до 200 под заказ)

Гарантийный срок зонда 10 лет, кислородного датчика 2 года, электронного блока 3 года.
