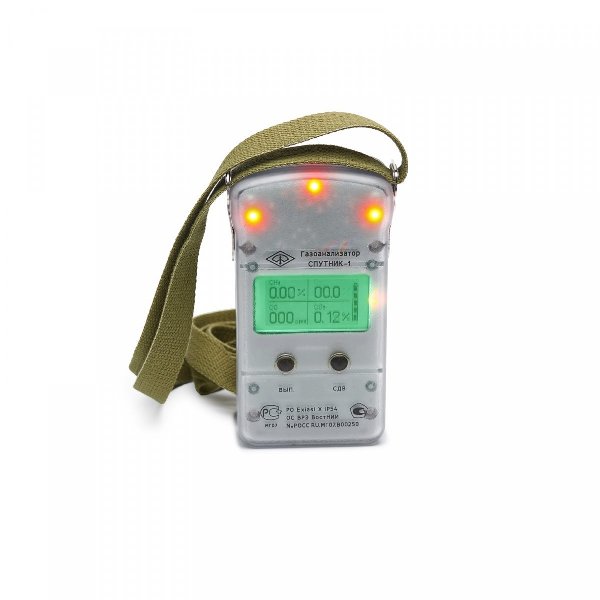

Газоанализатор «Спутник-1»
- Маркировка
взрывозащиты РО
ЕхiasΙ X
- Защита от внешних
воздействий IP54
- Анализируемые газы СН4,
О2,
СО2,
CO
Газоанализаторы Спутник-1 предназначены
для измерения, запоминания и хранения параметров шахтной атмосферы по газовым
компонентам, предусмотренным «Правилами безопасности в угольных шахтах», и
обеспечивают звуковую и световую сигнализацию при превышении заданного уровня
объёмной доли газовых компонентов.
-
Применение высоконадежных датчиков с длительным сроком службы.
-
Не требуют специального оборудования для калибровки и поверки.
-
Не допускают несанкционированного изменения регулировок.
-
Реализована возможность передачи данных в многофункциональную систему
безопасности шахты.
Технические
характеристики
|
Наименование параметра |
СПУТНИК-1 |
|
Уровень и вид взрывозащиты |
РО ЕхiasΙ X |
|
Степень защиты от внешних воздействий |
не ниже IP54 |
|
Диапазон измерения СН4 |
от 0 до 2,5 % об.д. |
|
Диапазон показаний СН4 |
от 2,5 до 100 % об.д. |
|
Погрешность измерения СН4 |
±0,2 % об.д. |
|
Диапазон регулирования порога срабатывания по СН4 |
от 0,5 до 2,5 % об.д. |
|
Диапазон измерения О2 |
от 0 до 25 % об.д. |
|
Погрешность измерения О2 |
±(0,2+0,04Сx )
% об.д. |
|
Диапазон регулирования порога срабатывания по О2 |
от 18,5 до 21 % об.д. |
|
Диапазон измерения СО2 |
от 0 до 1,0 % об.д. |
|
Погрешность измерения СО2 |
±0,1 % об.д. |
|
Диапазон регулирования порога срабатывания по СО2 |
от 0,2 до 1,0 % об.д. |
|
Диапазон измерения СО |
от 0 до 200 ppm |
|
Погрешность измерения СО |
±(6+0,07Сx)
ppm |
|
Диапазон регулирования порога срабатывания по СО |
от 10 до 100 ppm |
|
Время непрерывной работы без корректировки показаний |
|
СН4 ,
СО2 |
1 год |
|
О2 ,
СО |
3 мес. |
|
Межповерочный интервал |
1 год |
|
Дискретность записи информации по каждому газовому компоненту |
1 мин. |
|
Объем записываемой информации при работе в режиме «Измерение» |
42 ч. |
|
Время хранения информации |
неограниченно |
|
Время непрерывной работы без перезарядки |
не менее 30 ч. |
|
Батарея; напряжение питания |
Li-Pol; 3,7 В |
|
Заряд |
от индивидуального зарядного устройства ЗУ-СГГ |
|
от зарядных панелей ЗП-1 |
|
от зарядных станций СТАРТ03, СТАРТ-03, СТАРТ-03.1СТАРТ-01,
СТАРТ-01.1, СТАРТМ; |
|
Габаритные размеры |
169 х 92х 47 мм. |
|
Масса |
550 г. |
|
- температура окружающей среды |
от минус 10 до плюс 40 °С |
|
- относительная влажность окружающей среды |
до 100 % при температуре 35 °С |
|
- атмосферное давление |
от 87,8 до 119,7 кПа (660-900 мм рт. ст.) |
|
